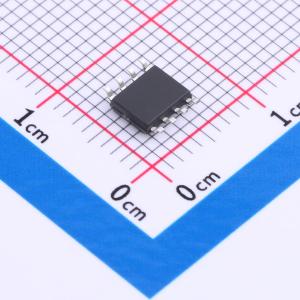

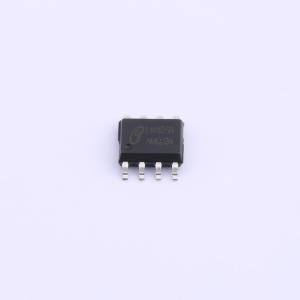

温馨提醒：图片仅供参考，商品以实物为准
LM4558
LM4558
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM4558器件是一款双路通用运算放大器。该放大器具有较宽的共模输入电压范围，且不会出现闭锁现象，非常适合用于电压跟随器应用。该器件具备短路保护功能，内部频率补偿可确保在无需外部元件的情况下保持稳定
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- LM4558
- 商品编号
- C5157703
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 3.5MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 1.7V/us | |
| 输入偏置电流(Ib) | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 30nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3mA | |
| 输出电流 | 60mA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源 | 5V~36V | |
| 双电源(Vee~Vcc) | -18V~-2.5V；2.5V~18V |
商品概述
LM4558器件是一款双路通用运算放大器。高共模输入电压范围且无闭锁现象，使该放大器非常适合电压跟随器应用。该器件具备短路保护功能，内部频率补偿可确保在无需外部元件的情况下保持稳定。
商品特性
- 内部频率补偿
- 连续短路保护
- 宽共模电压范围
- 宽差分电压范围
- 高直流电压增益（约100 dB）
- 单位增益带宽（约3.5 MHz）
- 低输入偏置
- 低输入失调电压和电流
应用领域
- 有源滤波器
- 补偿放大器
- 音频前置放大器
- 电子仪器仪表
