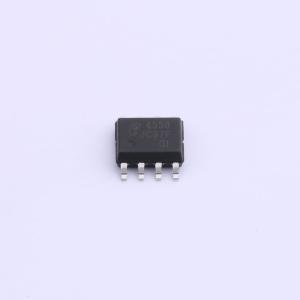

温馨提醒：图片仅供参考，商品以实物为准
JR4558
双运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JR4558集成电路是一款低噪声双通道高增益运算放大器，采用先进的外延工艺，在单个硅芯片上进行内部补偿和构建。 它适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括有源滤波器、补偿放大器、音频前置放大器、均衡放大器、以及在电子仪器仪表中用作各种线性放大。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- JR4558
- 商品编号
- C5157712
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 3.5MHz | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 200nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3.5mA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4V~18V | |
| 双电源(Vee~Vcc) | -18V~18V |
商品概述
JR4558集成电路是一款低噪声双通道高增益运算放大器，采用先进的外延工艺，在单个硅芯片上进行内部补偿和构建。 它适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。它的使用范围包括有源滤波器、补偿放大器、音频前置放大器、均衡放大器、以及在电子仪器仪表中用作各种线性放大。 JR4558采用SOP - 8和DIP - 8封装。
商品特性
- 内含相位补偿回路
- 直流电压增益高（约100dB）
- 单位增益频带宽（约3.5MHz）
- 高输入阻抗（约5MΩ）
- 双极工艺
- 低输入偏执电流
- 低输入失调电压和失调电流
- 共模输入电压范围宽，包括接地
- 差模输入电压范围宽，等于电源电压范围
- 输出电压摆幅大（0至Vcc - 1.5V）
应用领域
- 有源滤波器
- 补偿放大器
- 音频前置放大器
- 电子仪器仪表
