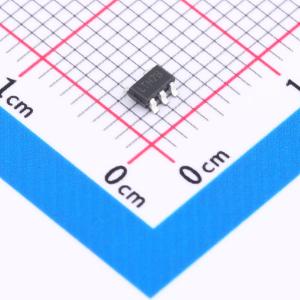

温馨提醒：图片仅供参考，商品以实物为准
GC4054B
线性锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GC4054B 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其 SOT 封装与较少的外部元件数目使得 GC4054B 成为便携式应用的理想选择。GC4054B 可以适合 USB 电源和适配器电源工作。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- GC4054B
- 商品编号
- C5157705
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6V | |
| 最大充电电流 | 800mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -20℃~+85℃ | |
| 静态电流(Iq) | 2uA |
商品概述
GC4054B 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其 SOT 封装与较少的外部元件数目使得 GC4054B 成为便携式应用的理想选择。GC4054B 可以适合 USB 电源和适配器电源工作。
由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，GC4054B 将自动终止充电循环。
当输入电压（交流适配器或 USB 电源）被拿掉时，GC4054B 自动进入一个低电流状态，将电池漏电流降至 2uA 以下。也可将 GC4054B 置于停机模式，以而将供电电流降至 45uA。GC4054B 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。
商品特性
- 高达 800mA 的可编程充电电流。
- 无需 MOSFET、检测电阻器或隔离二极管。
- 用于单节锂离子电池、采用 SOT23-5 封装的完整线性充电器。
- 恒定电流/恒定电压操作，并具有热调节功能。
- 直接从 USB 端口给单节锂离子电池充电。
- 4.2V 预设充电电压。
- C/10 充电终止；自动再充电。
- 充电状态输出引脚。
- 待机模式下的供电电流为 45uA。
- 2.9V 涓流充电器件版本。
- 软启动限制了浪涌电流。
应用领域
- USB/交流适配器电源锂电池充电
- 全功能单节锂电池充电器
- 具有反向极性输入保护功能的基本锂电池充电器
- 采用外部功率耗散的 800mA 锂电池充电器
