GC1252A

GC1252A 承载一个高性能电流模式控制器，该控制器专门开发用于驱动为 ATX 和适配器市场设计的电源。

• 电源模式工作：实施峰值电流模式控制拓扑，该电路提供类似 UC384X 的功能以构建坚固的电源。
• 开关频率可调：接地电阻器可将开关频率精确设置在 50 kHz 至最大 500 kHz 之间，没有同步功能。内部频率抖动：频率抖动通过将峰值能量分散到中心频率 5% 的频带内来软化 EMI 信号。
• 宽电压范围：控制器允许连续工作高达 28V 的电压，并在 10ms 内接受 IVCC < 20 mA 时高达 30V 的瞬态电压。
• Gate 驱动钳位：控制器具有低损耗钳位电压，可防止栅极超过 15V 典型值。
• 低启动电流：确保启动电流最大小于 100uA，从而帮助设计人员达到低待机功耗水平。
• 短路保护：通过检测 CS 脚电压，当电压高于 1V（最大峰值电流）时，控制器检测故障并启动内部数字定时器。在数字定时器工作的情况下，控制器将永久闭锁。这样就可以不依赖辅助绕组来进行准确的过载或短路保护。发生以下情况时发生复位：a）检测到 BO 复位，b）VCC 降至 VCC（min）电平。如果在故障计时器计时结束之前短路或故障消失，CS 引脚电压至少在 3 个开关频率周期内低于 1V，故障计时器才会复位。
• 可调软启动：软启动在最小内部延时 120ms（SSdelay）之后的启动序列（Vcc 上升并超过 VCC (on)）被激活。但当掉电引脚端（BO）复位时，这种状态下定时器不会延时。此内部时间延迟为 PFC 提供了额外的时间，以确保输出 PFC 电压处于可监控状态。软启动引脚接地，直到内部延迟结束。
• 关断：如果外部晶体管将 BO 引脚拉低，控制器将关闭，但所有内部偏置电路仍处于活跃状态。当释放引脚时，将产生一个新的软启动序列。
• 掉电保护：BO 引脚永久监测部分输入电压，当这个采集值低于 VBO 阈值，电路保持关闭且不切换。一旦电压图像值回到安全范围内，脉冲将会通过包含软启动在内的启动序列重新启动。迟滞是通过连接到 BO 引脚的电流源实现的，该电流源从引脚灌一个电流(IBO)到地。这个电流源的状态取决于欠压比较器，可以轻松被用于迟滞的目的。当晶体管把 BO 端下拉至地时将关闭控制器，一旦释放，将产生一个新的软启动序列。
• 内部斜波补偿：从 CS 引脚连接到检测电阻的简单电阻允许设计师在其设计中注入斜波补偿。
• 跳周期功能：当电源负载降低到较低水平时，占空比也降低到控制器可以提供的最小值。如果输出负载消失，则转换器将以传播延迟和驱动模块确定的最小占空比运行。它通常会向次级侧传递过多的能量，并使电压监控器跳闸，为避免此问题，允许 FB 降低至 Vf，施加最小 tON；然后将其进一步降低至 Vskip，并施加零占空比。此模式有助于确保按照最近更新的 ATX 规范的要求输出空载状态。

• 峰值电流模式控制
• 内部工作频率可调，最高可达 500kHz
• 内置频率抖动优化 EMI
• 内置可调软启动计时器
• 自动恢复掉电检测
• Vcc 范围 10V - 28V，具有自动恢复 UVLO
• 内置 LEB 前沿消隐功能
• 内置可调斜波补偿
• 最大占空比：50%

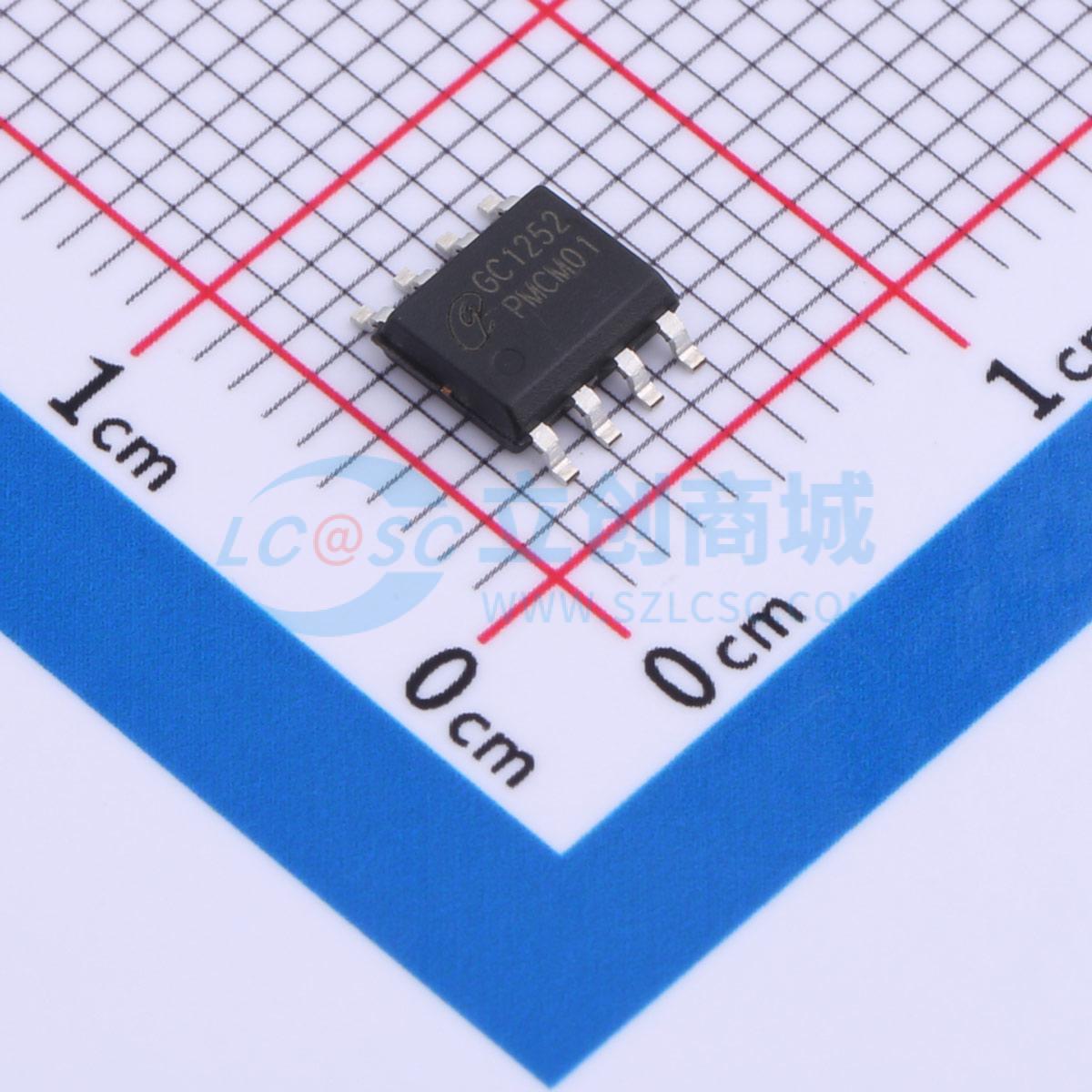

• SOP - 8 封装

• PC 电源
• 正激转换器
• 游戏机适配器
