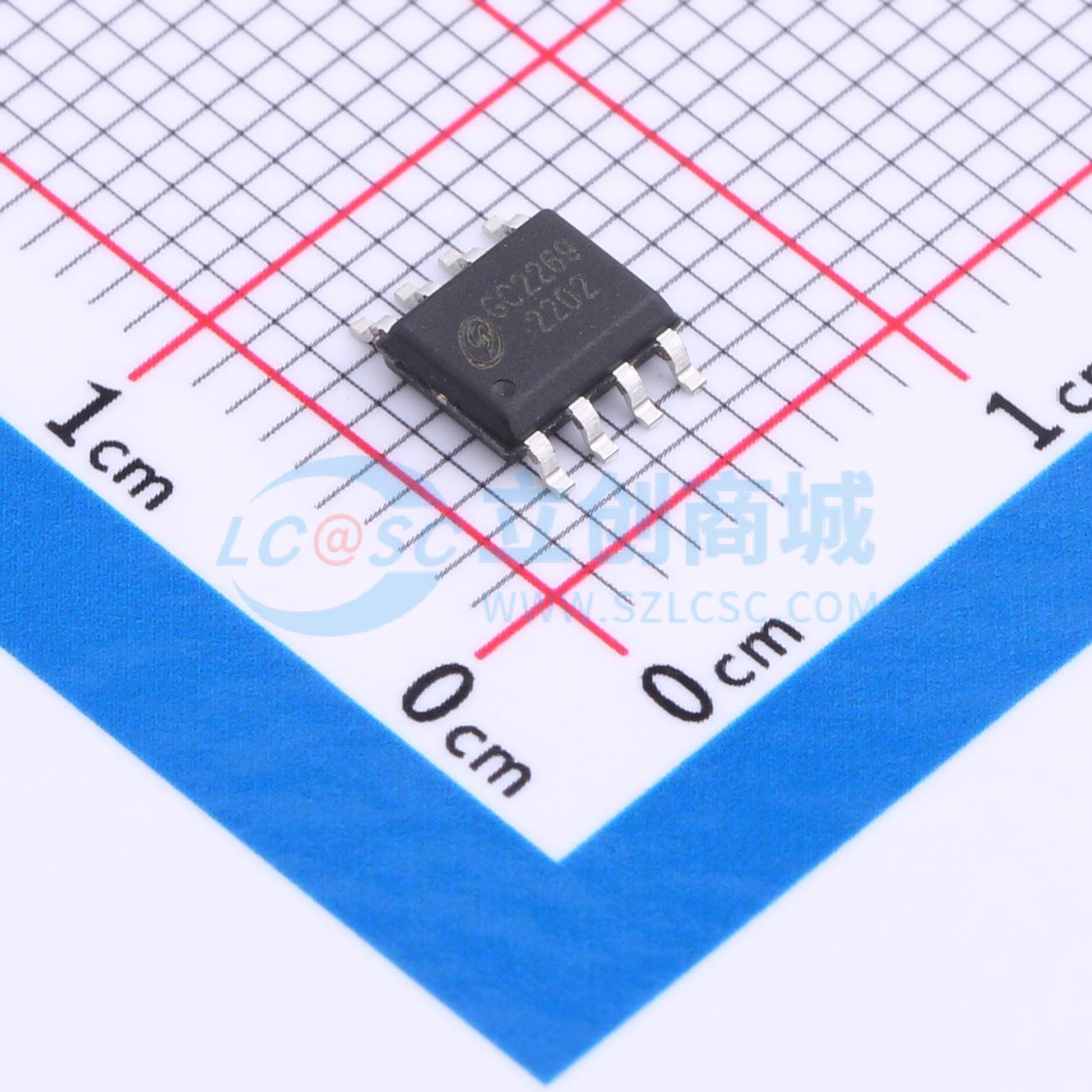

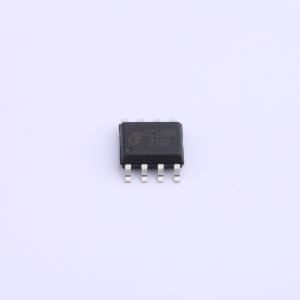

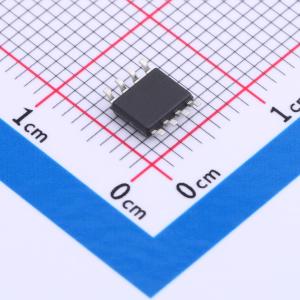

GC2269

GC2269 是一个 PWM 控制电路集成芯片，它具有低待机功耗、低成本等特点，可应用于离线反激变换器的应用中，在空载或轻载条件下，IC 工作在 “间歇模式” 下来减少应用系统的损耗，可实现低待机功耗和高转换效率的功能。 VDD 具有低启动电流和低工作电流，这有助于 GC2269 启动的可靠性设计，可以在应用电路中设计一个大电阻来分压启动芯片工作。 内部还设计了斜率补偿功能，这提高了系统中大信号的稳定性。GC2269 内部还设计有提供保护的模块，包括过流保护（OCP），过载保护（OLP），过压保护（OVP），过温保护（OTP），欠压锁定（UVLO）等。栅极驱动输出电压最大可达 18V，这起到了保护 MOSFET 的功能。此外 GC2269 还具有优良的 EMI 性能。 GC2269 采用 SOP - 8 和 DIP - 8 封装。

• 低待机功耗。
• 无噪声工作，无论在空载，轻载和满载的情况下都不会产生音频噪声。
• 更低启动电流，低至 5uA 左右，可有效地减少系统启动电路的损耗。
• 更低工作电流，约为 2.3mA，可有效降低系统的损耗。
• 内置前沿消隐，为系统节省了一个外部的 R - C 网络，降低系统成本。
• 内置 OCP 补偿。
• 完善的保护功能，OCP，OTP，OVP，UVLO 等。
• MOSFET 软驱动：可有效的改善系统的 EMI。
• 较少的外围器件。
• 优良的 EMI 特性。

• 电池充电器
• 笔记本电源适配器
• 电脑/电视/机顶盒电源
• 开放式开关电源
