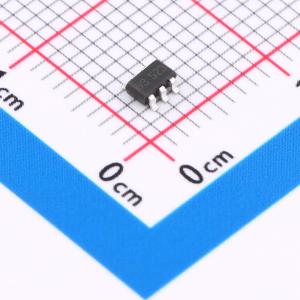

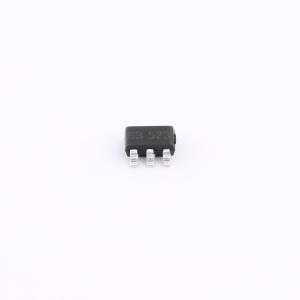

温馨提醒：图片仅供参考，商品以实物为准
GC2263
电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GC2263是高精度PWM控制电路集成芯片，主要应用于小功率AC/DC充电器和电源适配器中。正常工作频率可根据外部调节，在轻载或空载条件下，芯片进入间歇工作模式，可降低开关损耗，具有较低的待机功耗和较高的转换效率。VDD端较低的启动电流和工作电流对启动设计有较大弹性，大阻值电阻应用在启动电路设计中可有效降低待机功耗。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- GC2263
- 商品编号
- C5157693
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 79% |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 欠压保护(UVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -20℃~+85℃ |
商品概述
GC2263是高精度PWM控制电路集成芯片，主要应用于小功率AC/DC充电器和电源适配器中。正常工作频率可根据外部调节，在轻载或空载条件下，芯片进入间歇工作模式，可降低开关损耗，具有较低的待机功耗和较高的转换效率。VDD端较低的启动电流和工作电流对启动设计有较大弹性，大阻值电阻应用在启动电路设计中可有效降低待机功耗。内部斜率补偿功能模块可提高系统处理大信号的稳定性，减少在较大PWM占空比条件下次谐波振荡的输出。CS端内置前沿消隐时间（LEB）可减少缓冲电路反向恢复信号造成的时间延迟故障，降低外部二极管数量，节约成本。该芯片还提供过流保护（OCP）、过载保护（OLP）、VDD过压钳位和低压锁定（UVLO）等保护功能，GATE输出端最大钳位电压为18V，可保护外部MOS管。此外，芯片具有优良的频率抖动功能和软启动功能，以便保护芯片在正常工作时具有良好的EMI特性。采用SOT23 - 6和DIP8封装形式。
商品特性
- 低待机功耗：间歇工作模式下空载和轻载（<1/5 load）可达到超低的待机功耗。
- 无噪声工作：在空载、轻载和满载情况下都不会产生噪音，优化的设计方案可使在任何条件下都不会产生噪音。
- 较低的启动电流：低至3uA，有效降低启动电路损耗，降低启动时间。
- 更低的工作电流：低至1.4mA，有效降低系统的损耗，提高系统的工作效率。
- 内置前沿消隐电路(LEB)：节省外部RC滤波，降低应用成本。
- 完善的保护功能：OCP、OLP、UVLO等。
- MOS软启动有效改善系统的EMI特性。
- 外围器件少，降低成本。
- 优良的EMI特性：频率抖动功能有效优化了EMI特性，同时降低了系统的EMI成本。
应用领域
- 电池充电器
- 小功率电源适配器
- 机顶盒电源
- 开放式开关电源
