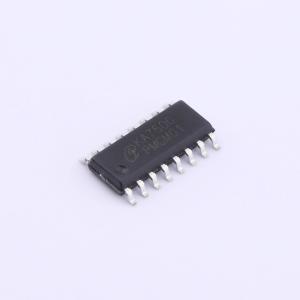

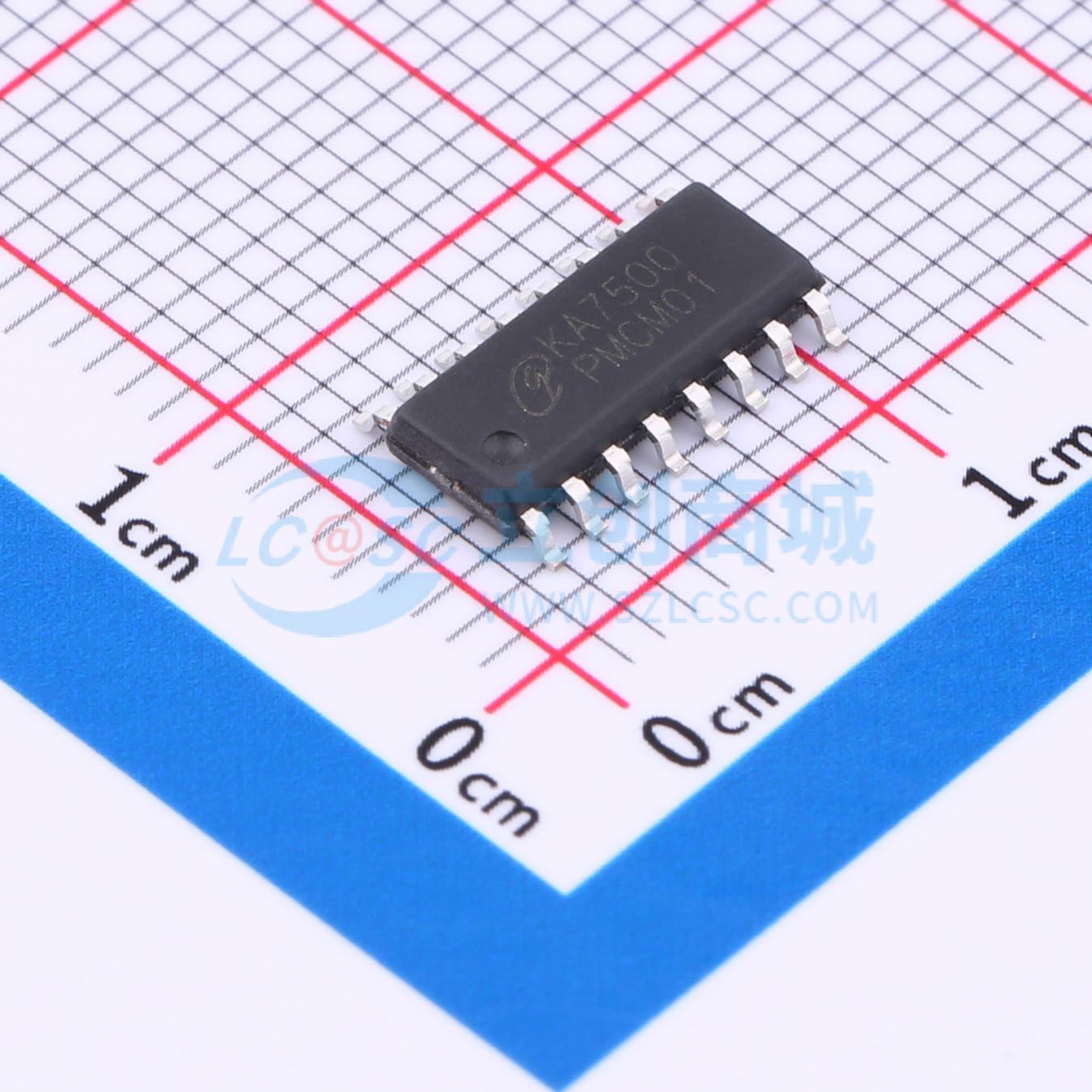

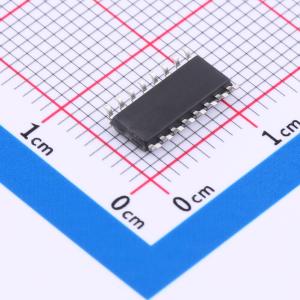

温馨提醒：图片仅供参考，商品以实物为准
GC7500B
电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- GC7500B 是一块开关式脉冲宽度调控电路，主要用于开关式电源控制。输出控制方式采用推挽式或单端式。采用 DIP16、SOP16 封装形式。
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- GC7500B
- 商品编号
- C5157690
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7V~40V | |
| 开关频率 | 1kHz~200kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 500mW | |
| 最大占空比 | 45% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 推挽式；降压式 | |
| 功能特性 | - | |
| 工作温度 | -10℃~+75℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
GC7500B 是一块开关式脉冲宽度调控电路，主要用于开关式电源控制。输出控制方式采用推挽式或单端式。采用 DIP16、SOP16 封装形式。
商品特性
- 完善的脉宽调控电路
- 含主动或从动振荡器
- 含双误差放大器
- 含 5V 参考电源
- 死区控制可调
- 独立的输出晶体管（源流或陷流 200mA）
