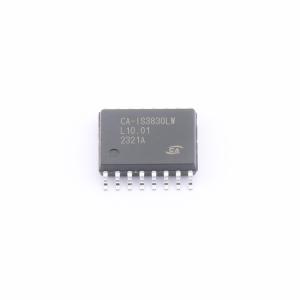

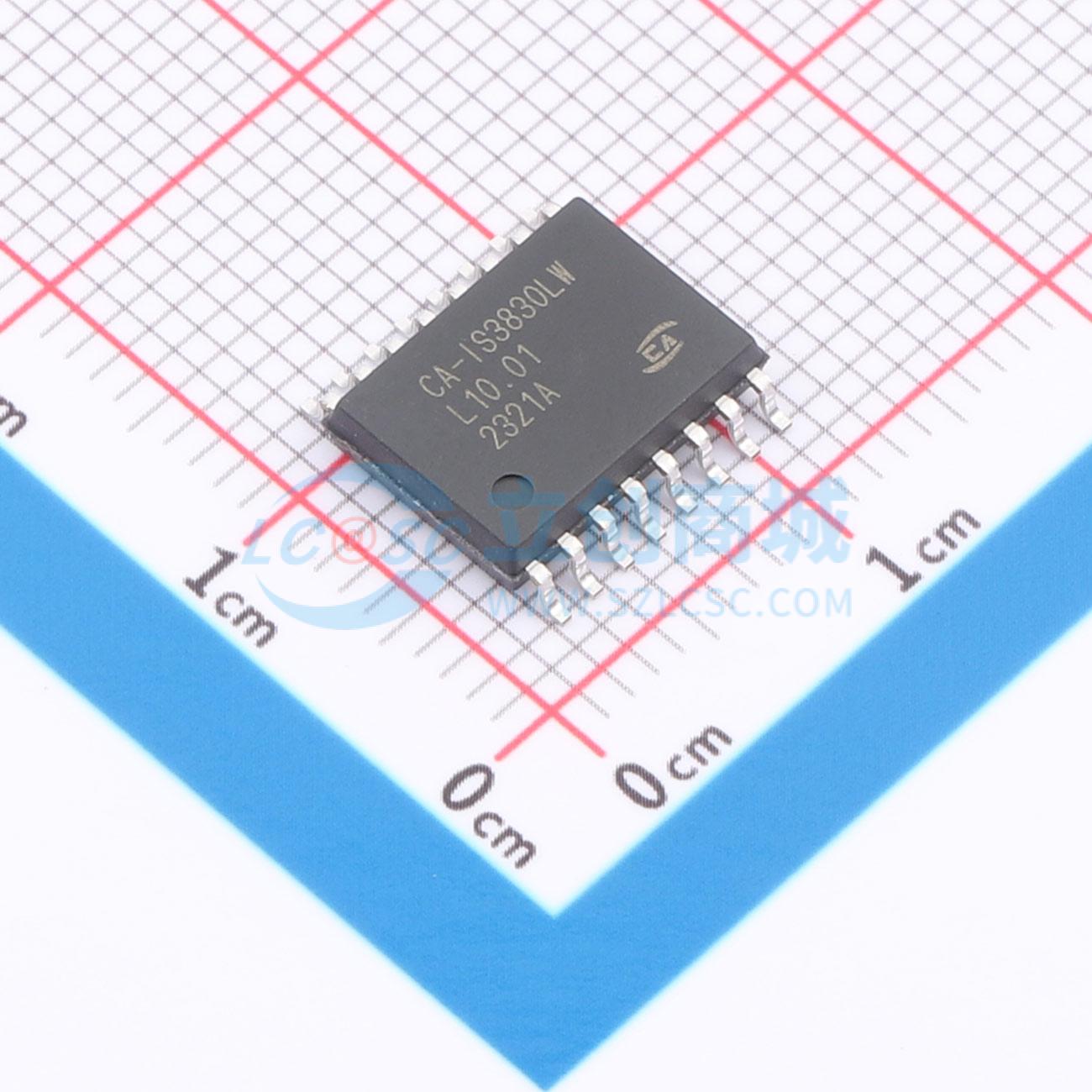

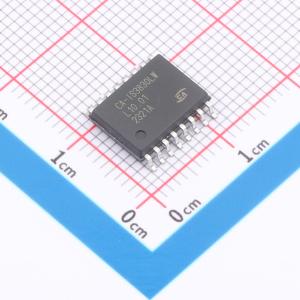

CA-IS3830LW

CA‐IS383x 是一款高性能三通道数字隔离器，具有精确的时序特性和低电源损耗。在隔离 CMOS 数字 I/O 时，CA‐IS383x 器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2) 绝缘栅隔离。CA‐IS3830 三个通道都在同一个方向上，输出侧（B 侧）具有输出使能，CA‐IS3831 具有两个前向和一个反向通道，两侧均具有输出使能。所有设备都具有故障安全模式选项。如果输入侧电源掉电或信号丢失，对于后缀为 L 的设备，默认输出为低，对于带有后缀 H 的设备，默认输出为高。 CA‐IS383x 器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高 CMTI 能力有望保证数字信号的正确传输。CA‐IS383x 器件采用 16 引脚宽体 SOIC 封装和 16 引脚超宽体 SOIC 封装。宽体封装的产品支持绝缘耐压高达 5.7kVrms。超宽体封装的产品支持绝缘耐压高达 7.5kVrms。 通道 A 和 B 被隔离电容隔开。GNDA 和 GNDB 分别连接 A 侧信号和 B 侧电源隔离接地。

• 信号传输速率：DC 至 150Mbps
• 宽电源电压范围：2.5V 至 5.5V
• 宽温度范围：-40°C 至 125°C
• 无需启动初始化
• 默认输出高电平和低电平选项
• 优异的电磁抗扰度
• 高 CMTI：±150kV/µs (典型值)
• 低功耗(典型值)：
  • 电流为 1.5mA/通道（@5V，1Mbps）
  • 电流为 6.6mA/通道（@5V，100Mbps）
• 精确时序(典型值)：
  • 12ns 传播延迟
  • 1ns 脉冲宽度失真
  • 2ns 传播延迟偏差
  • 5ns 最小脉冲宽度
• 高达 5.7kVRMS 的隔离电压(宽体封装)
• 高达 7.5kVRMS 的隔离电压(超宽体封装)
• ESD: HBM ±8kV
• 隔离栅寿命：>40 年
• 具有使能端的三态输出
• 施密特触发器输入
• 宽体 SOIC16‐WB(W) 封装
• 超宽体 SOIC16‐WB(WW) 封装
• 符合 RoHS 标准
• 安规认证：
  • DIN V VDE 0884‐17:2021‐10 认证
  • UL1577 器件程序认证
  • 根据 IEC 61010‐1:2010+A1 认证

• 太阳能逆变器
• 风力发电
• 高压储能
• 高压电力系统
• 直流充电桩
• 医疗电子
