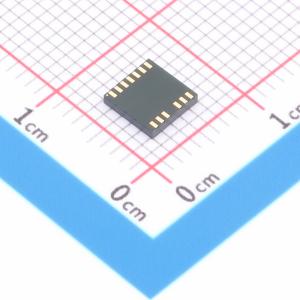

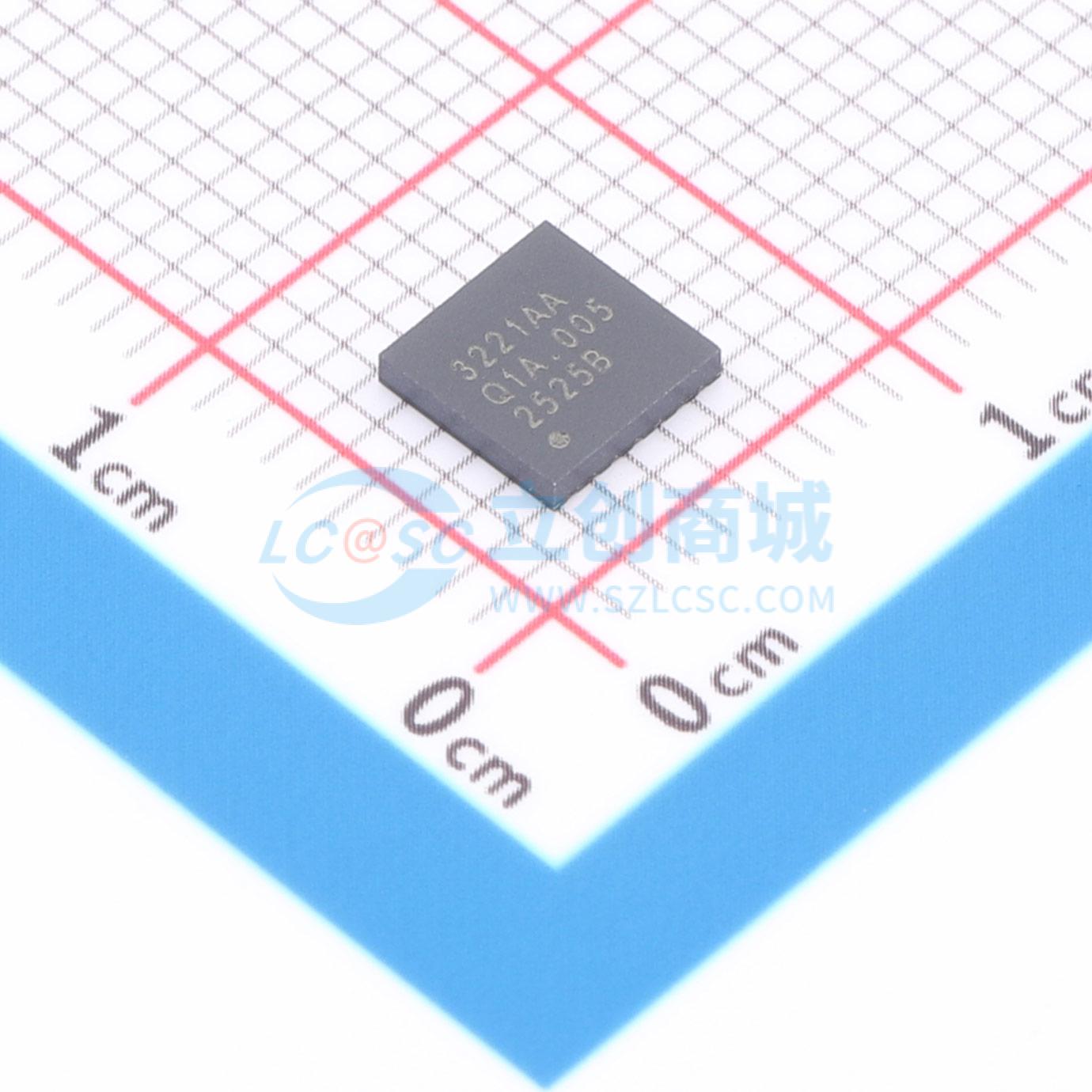

温馨提醒：图片仅供参考，商品以实物为准
CA-IS3221AA
双通道隔离型栅极驱动器，支持高速切换，适用于大功率晶体管驱动和多种应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 6A 灌电流/5A 拉电流、2.5kVRMS双通道隔离栅极驱动器
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3221AA
- 商品编号
- C54557227
- 商品封装
- LGA-13(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 死区时间控制 |
商品概述
CA-IS322x系列产品为双通道、隔离型栅极驱动器，可提供6A峰值灌电流、5A峰值拉电流驱动。这些器件支持高速切换，结合超低传输延时（56ns，典型值）、超低脉宽失真等优势，使其成为MOSFET、IGBT、SiC等大功率晶体管驱动的理想选择，工作频率可达5MHz，适用于各种逆变器、隔离电源、电机驱动等应用。
所有器件采用电容隔离技术，输入侧与驱动器输出侧通过二氧化硅（SiO₂）电容绝缘栅隔离，提供2.5kV RMS的隔离耐压（UL 1577认证），以及最小100V/ns的共模瞬态抗扰度（CMTI）。此外，内部电路在二次侧（输出侧）的驱动器A与驱动器B之间提供功能隔离，可承受700V DC工作电压。
CA-IS322x系列集成了可编程死区时间以及EN/DIS引脚功能。另外，当输入侧或输出侧电源未上电或开路、或低于UVLO门限时，或当器件处于禁用状态时，驱动器输出置于默认状态：低电平；当输入信号开路时，驱动器输出同样置于默认状态：低电平，关断外部功率管。
CA-IS322x系列输入侧电源VCC1可接受3V至18V供电范围，输出侧电源VDD-可接受高达25V的供电电压，提供LGA13封装，工作温度范围为 -40°C至 +125°C。
商品特性
- 灵活支持多种配置：双通道低边驱动、双通道高边驱动、半桥驱动
- 支持6A峰值灌电流、5A峰值拉电流驱动
- 较宽的供电范围：输入侧VCC1可接受3V至18V供电电压范围，输出侧驱动电源VDD-可达25V
- 提供6V、8V和12V高精度UVLO可选
- 优异的延迟特性：56ns（典型值）传输延迟，5ns（最大值）芯片间传输延迟偏差，7ns（最大值）脉宽失真，20ns（典型值）最小输入脉宽
- 可编程死区时间
- -40°C至+125°C工作温度范围
- 共模瞬态抗扰度（CMTI）：> ±100V/ns
- 环保封装：LGA13（5mm×5mm）
- 安全认证：VDE基本隔离，根据DIN EN IEC 60747-17（VDE0884-17）: 2021-10认证；根据UL 1577器件程序认证；根据GB4943.1-2022认证；TUV认证
应用领域
- 隔离型DC-DC、AC-DC转换器
- 逆变器
- 不间断电源（UPS）
- HEV/EV电池充电器
