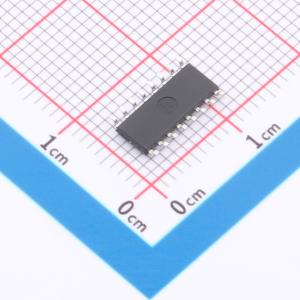

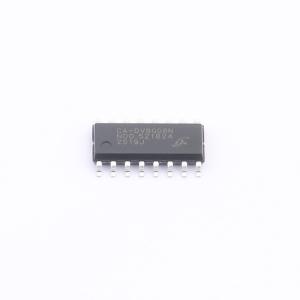

温馨提醒：图片仅供参考，商品以实物为准
CA-DV8008N
I²C控制的八通道低边驱动，可串口转并口控制，节省GPIO资源，内置钳位二极管应对感性负载
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CA-DV8008 I2C 控制八通道低边驱动
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-DV8008N
- 商品编号
- C54557228
- 商品封装
- SOIC-16N
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 继电器/线圈驱动芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 输入欠压保护 |
商品概述
CA-DV8008是I2C控制的八通道低边驱动，能够实现串口转并口控制，显著节省控制器的GPIO资源，降低系统成本。每通道支持500mA灌电流能力，输出端口耐压高达50V，内置钳位二极管应对感性负载，适用于步进电机、直流电机、继电器和螺线管等负载的驱动。支持400kHz的快速I2C总线，有3个地址可配引脚（A2~A0），同一总线上最多可挂载8片CA-DV8008。SCL和SDA引脚为CMOS逻辑电平，逻辑侧电源VCC支持3V~5.5V的电压范围，输入控制侧可以和3.3V/5V控制器直连和共电源。器件提供SOIC16-NB和TSSOP16两种封装选项，支持 -40°C ~ 125°C的环境工作温度范围。
商品特性
- 八通道低边输出
- 单通道500mA灌电流能力（25°C，单通道开启）
- 单通道250mA灌电流能力（25°C，八通道开启，SOIC16-NB封装）
- 输出端口电压高达50V
- 内置钳位二极管应对感性负载
- 输入I2C控制，支持最高400kHz的时钟速率
- SCL/SDA引脚CMOS逻辑电平
- 3个地址可配引脚，同一总线上最多可挂载8片CA-DV8008
- VCC电源电压范围：3V~5.5V
- 环境工作温度范围： -40°C ~ 125°C
- 提供SOIC16-NB和TSSOP16封装选项
应用领域
- 步进电机驱动
- 直流有刷电机驱动
- 继电器驱动
- LED驱动
- 线驱动器
- 逻辑缓冲器
