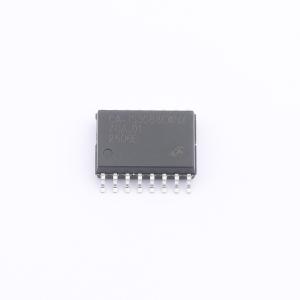

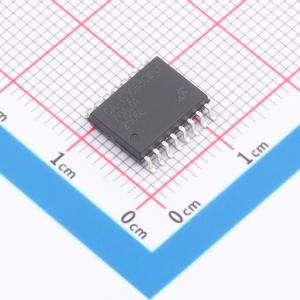

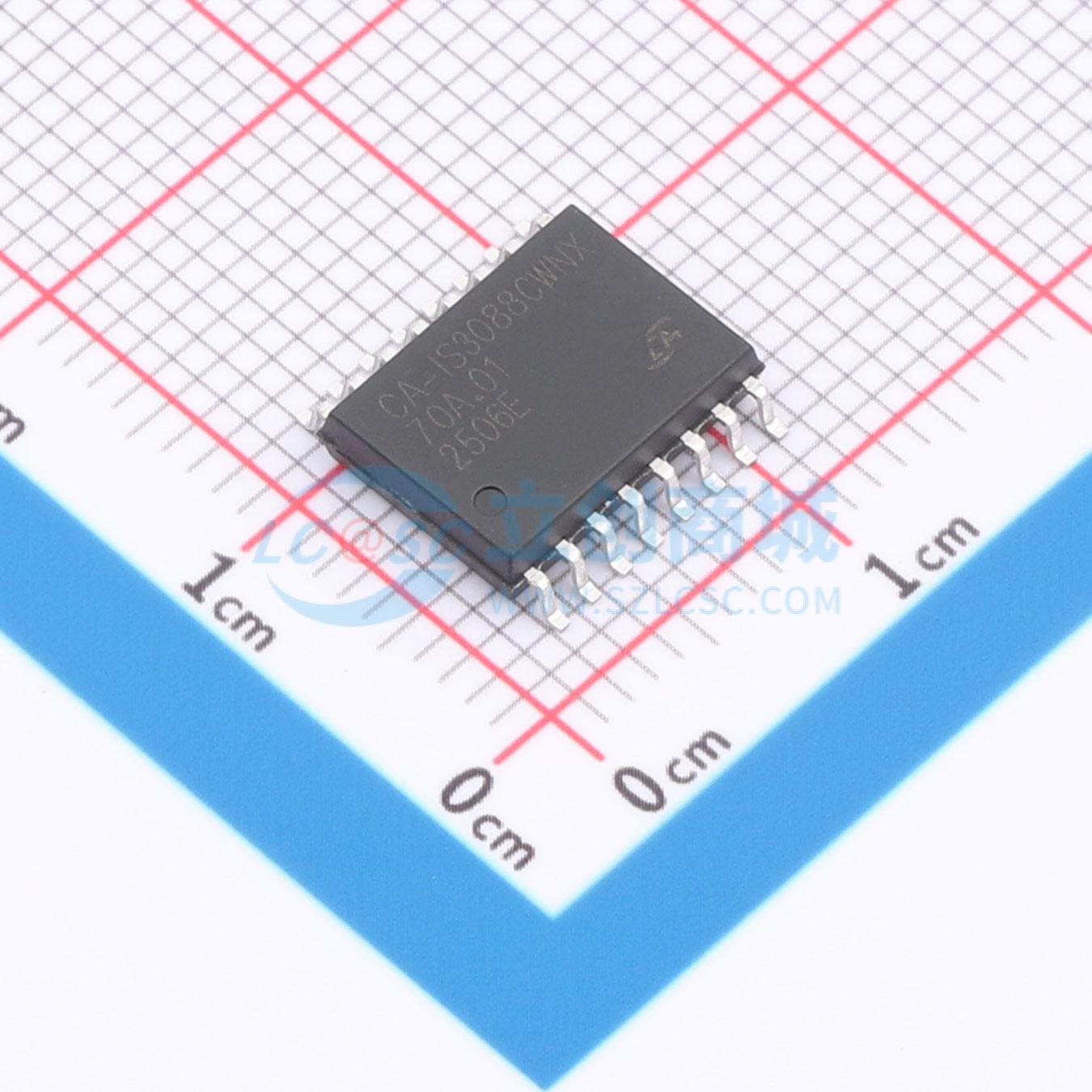

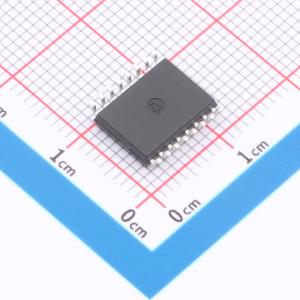

温馨提醒：图片仅供参考，商品以实物为准
CA-IS3088CWNX
增强型绝缘隔离式半双工RS-485收发器，采用二氧化硅绝缘栅隔离，可降低端口间干扰，支持多节点数据通信总线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CA-IS3082/88Cx 5kVRMS 增强型绝缘隔离式半双工 RS-485 收发器
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3088CWNX
- 商品编号
- C54557212
- 商品封装
- SOIC-16W
- 包装方式
- 编带
- 商品毛重
- 0.735克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式RS485/422收发器 | |
| 最大数据速率 | 12Mbps | |
| 通讯模式 | 半双工 | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 150kV/us | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 3.3mA | |
| 节点数 | 256 | |
| 静电保护 | ±20kV | |
| 功能特性 | 失效保护电路 | |
| 逻辑侧工作电压 | 3V~5.5V | |
| 总线侧工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
CA-IS3088CW是增强型绝缘隔离式半双工RS-485收发器，电气隔离等级高，能够满足工业应用场景严苛的要求。该系列器件内部的逻辑输入与输出缓冲器之间通过二氧化硅(SiO₂)绝缘栅隔离，能够承受高达5000VRMS（1分钟）的电气隔离以及具有±150kV/μs的典型CMTI性能。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于降低具有较高地电势差的端口间干扰，确保数据的正确传输。CA-IS3088CW器件采用16引脚宽体SOIC封装，引脚排布兼容主流隔离式RS-485收发器，支持–40°C~125°C的工作温度范围。
商品特性
- 满足或超过 TIA/EIA-485A 标准的 RS-485 收发器
- 数据速率：CA-IS3082C 为 500kbps，CA-IS3088C 为 12Mbps
- 1/8 单位负载（支持多达 256 个总线节点）
- 逻辑侧供电范围：3V 至 5.5V
- 总线侧供电范围：3V 至 5.5V
- 总线共模工作范围：–7V 至 +12V
- 高共模瞬态抗扰度：±150kV/μs（典型值）
- 总线 A/B 引脚 ESD 保护等级：±20kV (HBM)
- 带有限流驱动器和热关断功能
- 开路、短路和空闲总线失效保护
- 宽工作温度范围：-40°C ~ 125°C
- 16 引脚宽体 SOIC 封装，引脚排布兼容主流隔离式 RS-485 收发器
- 额定工作电压下隔离栅寿命大于 40 年
- 优异的隔离性能：符合 UL 1577 认证，1 分钟 5kV RMS 隔离耐压；符合 DIN EN IEC 60747-17 (VDE 0884-17):2021-10 标准的 7070V PK VIOTM；符合 GB4943.1-2022 的 CQC 认证；TUV 认证
应用领域
- 光伏逆变器
- 工厂自动化
- 电机驱动器
- 楼宇自动化
- 电力计量
