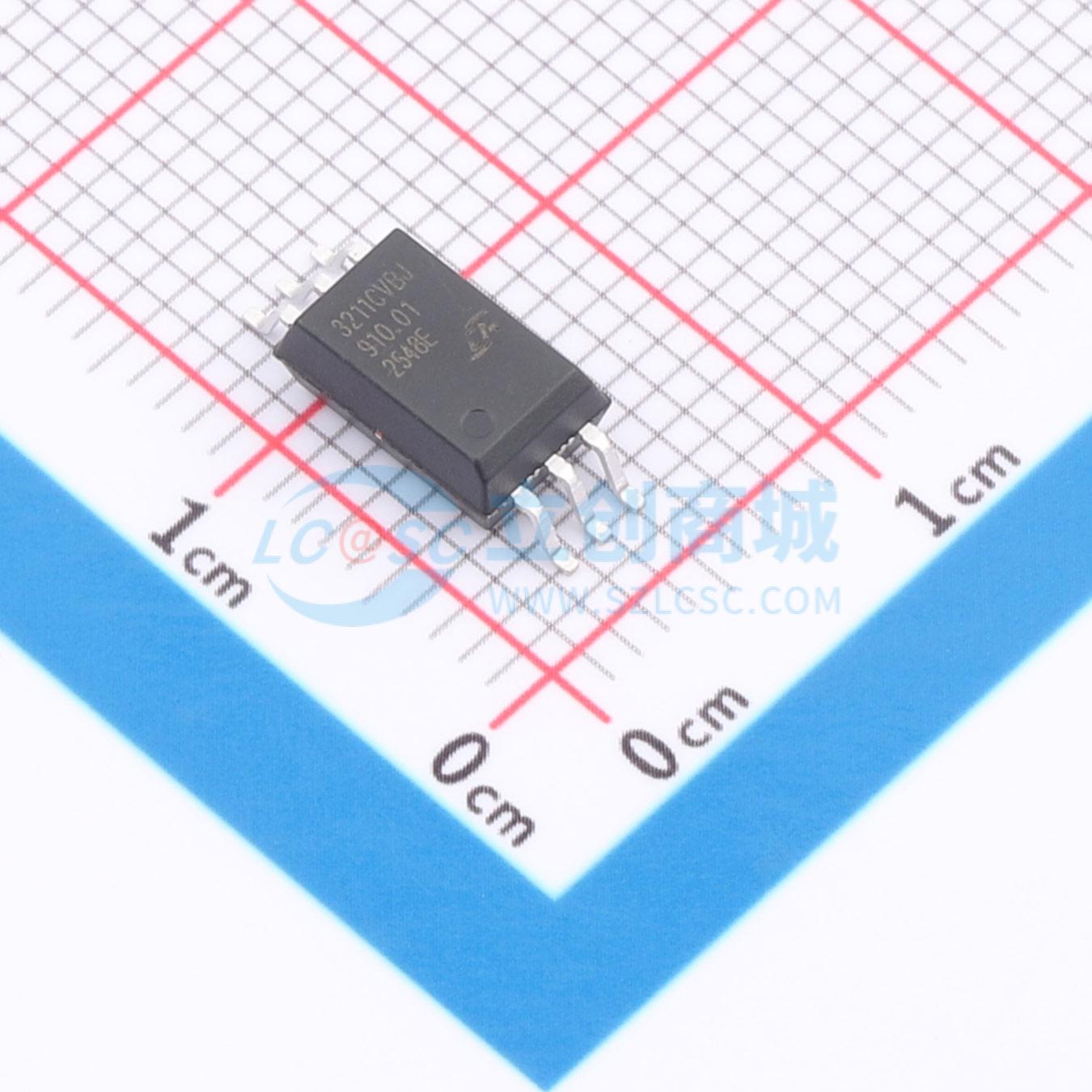

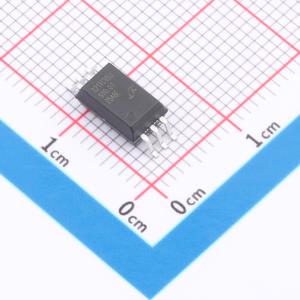

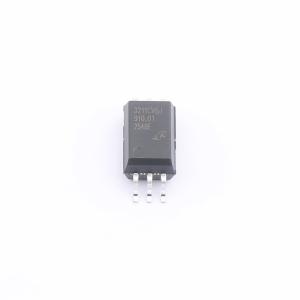

CA-IS3211CVBJ
光耦兼容单通道隔离式栅极驱动器，可驱动MOSFET、IGBT和SiC器件，具有高共模瞬态抗扰度、低传输延迟等特点
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4A 拉/5A 灌电流、 5.7-kVRMS 光耦兼容单通道隔离式栅极驱动器
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3211CVBJ
- 商品编号
- C54557216
- 商品封装
- SOIC-6W
- 包装方式
- 编带
- 商品毛重
- 0.695克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 米勒钳位保护；集成供电电源；死区时间控制；饱和故障检测 |
商品概述
CA-IS3211C 是一款光耦兼容的单通道隔离式栅极驱动器，可用于驱动 MOSFET、IGBT 和 SiC 器件。隔离等级达到 5.7kVRMS，器件可提供 4A 拉、5A 灌输出峰值电流能力。高达 30V 的电源电压范围允许使用双极性电源来有效驱动 IGBT 和 SiC 功率 FET。该器件的性能亮点包括：高共模瞬态抗扰度（CMTI）、低传输延迟、低脉冲宽度失真。严格的工艺控制使得器件一致性较好。输入级是模拟二极管，与传统的光耦隔离栅极驱动器的 LED 相比，具有更好的长期可靠性和老化特性。高性能和高可靠性使得该器件适用于工业电源、光伏逆变器、车载充电器、直流电机控制以及汽车空调与加热系统。CA-IS3211C 可以驱动高压侧及低压侧的功率管，既能够完全兼容传统的光耦栅极驱动器，又显著提高了驱动的性能。
商品特性
- 光耦输入的 5.7kVRMS 单通道隔离式栅极驱动器
- 输出峰值电流：4A 拉/5A 灌
- 最大 30V 输出驱动电源电压
- 8V 或者 12V VCC 欠压锁定阈值
- 轨到轨输出
- 80ns（典型值）传输延迟
- 25ns（最大）器件对器件延迟匹配
- 35ns（最大）脉冲宽度失真
- 150kV/μs（最小）共模瞬态抗扰度（CMTI）
- 隔离栅寿命大于 40 年
- 输入级最高反向耐压 7V，并支持互锁输入
- 宽体 SOIC6-WB、SOIC8-WB 和 DUB8 封装
- 工作结温范围 TJ: -40°C ~ 150°C
- 安全相关认证：根据 DIN EN IEC60747-17(VDE 0884-17):2021-10 的 VDE 认证；根据 UL 1577 的 UL 认证；根据 GB4943.1-2022 的 CQC 认证；根据 EN 62368-1 和 EN 61010-1 标准的 TUV 认证
应用领域
- 工业电机控制驱动器
- 工业不间断电源（UPS）
- 太阳能逆变器
- 充电桩
- 储能变流器
