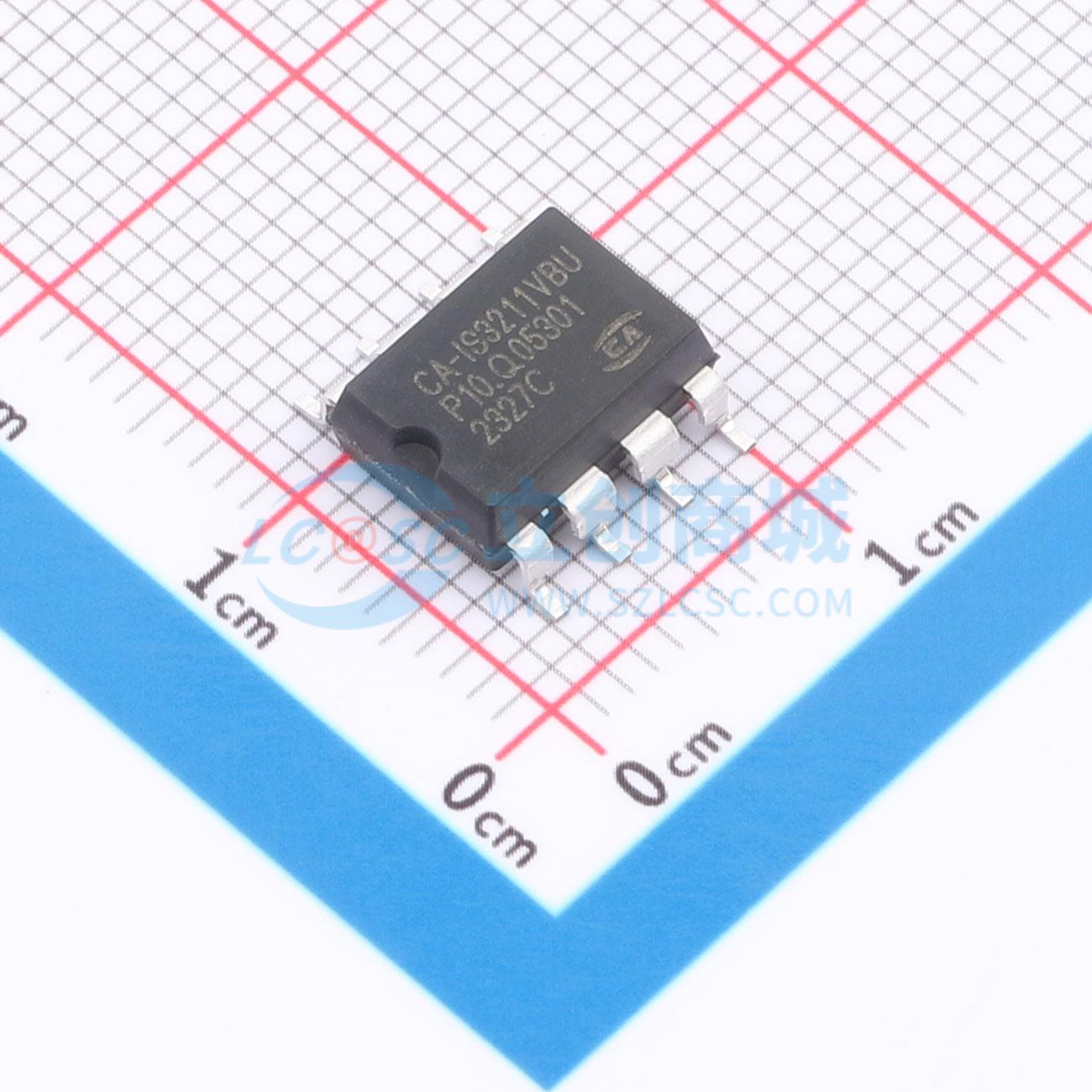

CA-IS3211VBU
光耦兼容单通道隔离式栅极驱动器，适用于驱动MOSFET、IGBT和SiC器件，具有高共模瞬态抗扰度、低传输延迟和低脉冲宽度失真等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5A拉/6A灌、5.7-kVRMS光耦兼容单通道隔离式栅极驱动器
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3211VBU
- 商品编号
- C54557218
- 商品封装
- DUB-8
- 包装方式
- 编带
- 商品毛重
- 0.985克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 米勒钳位保护；集成供电电源；死区时间控制；饱和故障检测 |
商品概述
CA-IS3211是一款光耦兼容的单通道隔离式栅极驱动器，可用于驱动MOSFET、IGBT和SiC器件。隔离等级达到5.7kV RMS，芯片可提供5A拉、6A灌输出峰值电流能力。高达30V的电源电压范围允许使用双极性电源来有效驱动IGBT和SiC功率FET。该芯片的性能亮点包括：高共模瞬态抗扰度（CMTI）、低传输延迟、低脉冲宽度失真。严格的工艺控制使得芯片一致性较好。输入级是模拟二极管，与传统的光耦隔离栅极驱动器的LED相比，具有更好的长期可靠性和老化特性。高性能和高可靠性使得该芯片适用于工业电源、光伏逆变器、车载充电器、直流电机控制以及汽车空调与加热系统。CA-IS3211可以驱动高压侧及低压侧的功率管，既能够完全兼容传统的光耦栅极驱动器，又显著提高了驱动的性能。
商品特性
- 光耦输入的5.7kVRMS单通道隔离式栅极驱动器
- 输出峰值电流：5A拉/6A灌
- 最大30V输出驱动电源电压
- 8V (B)或12V (C) VCC欠压锁定阈值
- 轨到轨输出
- 70ns（典型值）传输延迟
- 25ns（最大）部件对部件延迟匹配
- 35ns（最大）脉冲宽度失真
- 150kV/μs（最小）共模瞬态抗扰度（CMTI）
- 隔离栅寿命大于40年
- 输入级最高反向耐压7V，并支持互锁
- 宽体SOIC6 - WB/SOIC8 - WB封装，气隙和爬电距离大于8.5mm
- 工作结温范围TJ：-40°C ~ 150°C
- 安全相关认证：
- VDE增强隔离和基本隔离，根据DIN EN IEC 60747 - 17 (VDE 0884 - 17): 2021 - 10认证
- 根据UL 1577器件程序认证
- 根据TUV EN61010 - 1:2010 + A1认证
- 根据CQC GB 4943.1 - 2022认证
应用领域
- 工业电机控制驱动器
- 工业不间断电源（UPS）
- 太阳能逆变器
- 充电桩
- 储能变流器
