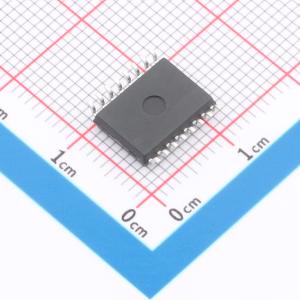

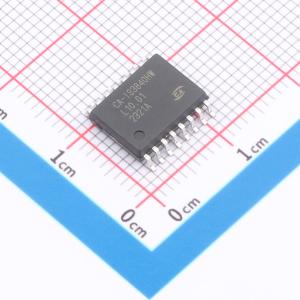

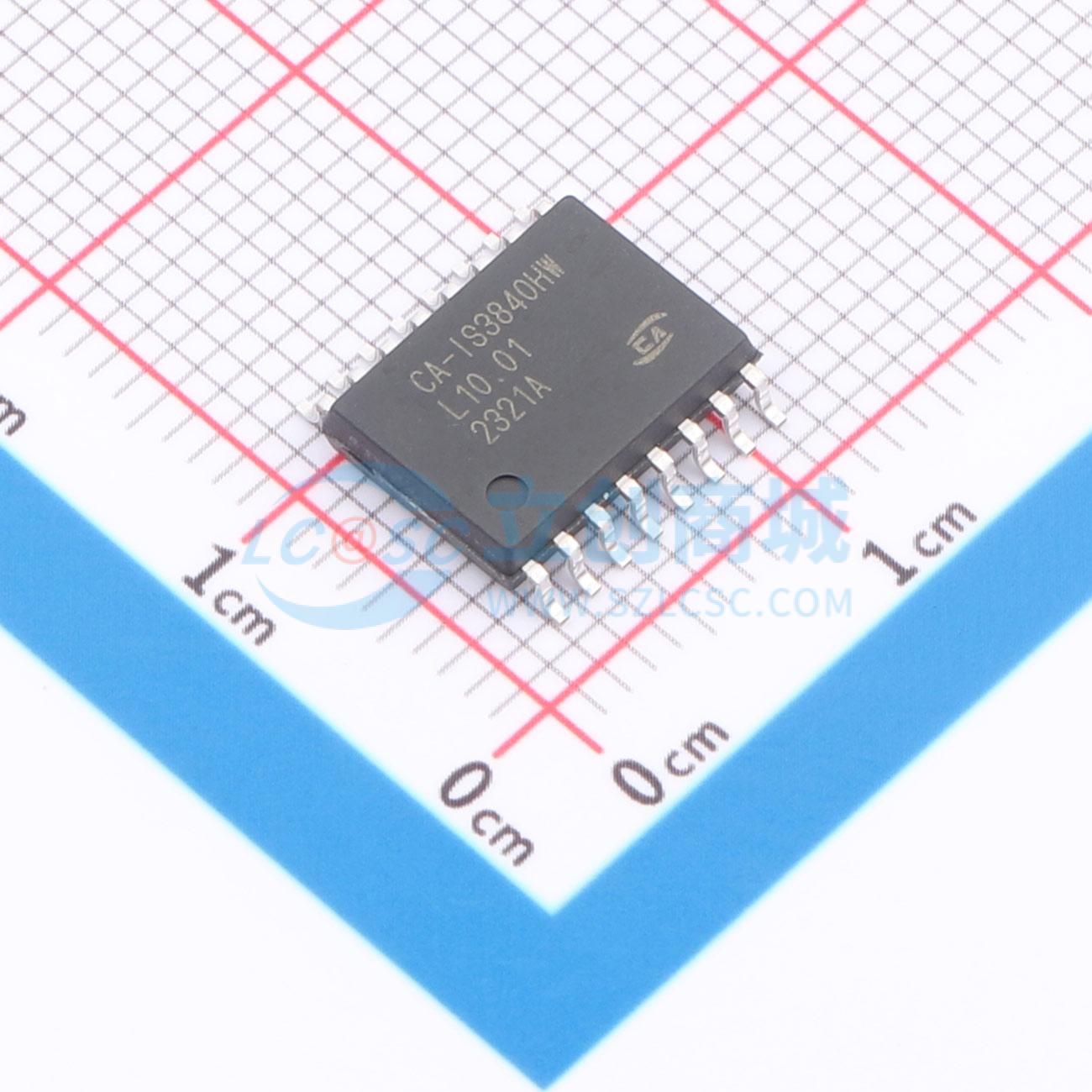

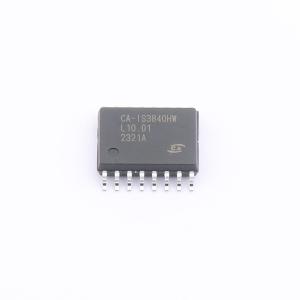

CA-IS3840HW
高性能四通道增强型数字隔离器，具有精确时序特性、低电源损耗、高电磁抗扰度、低辐射和高抗噪性能，采用二氧化硅绝缘栅隔离，具备故障安全模式选项
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CA‐IS384x 高性能四通道增强型数字隔离器
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3840HW
- 商品编号
- C54557211
- 商品封装
- SOIC-16W
- 包装方式
- 编带
- 商品毛重
- 0.725克(g)
商品参数
参数完善中
商品概述
CA‐IS384x是一款高性能四通道数字隔离器，具有精确的时序特性和低电源损耗。在隔离CMOS数字I/O时，该器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2)绝缘栅隔离。CA‐IS3840四个通道都在同一个方向上，输出侧（B侧）具有输出使能；CA‐IS3841具有三个前向和一个反向通道，两侧均具有输出使能；CA‐IS3842具有两个前向和两个反向通道，两侧都有输出使能。所有设备都具有故障安全模式选项。如果输入侧电压或信号丢失，对于后缀为L的设备，默认输出为低，对于带有后缀H的设备，默认输出为高。
CA‐IS384x器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI能力有望保证数字信号的正确传输。CA‐IS384x器件采用16引脚宽体和16引脚超宽体SOIC封装。宽体封装的产品绝缘耐压均高达5.7kVrms，超宽体封装的产品绝缘耐压均高7.5kVrms。
器件信息：通道A和B被隔离电容隔开。GNDA和GNDB分别连接A侧信号和B侧电源隔离接地。
商品特性
- 信号传输速率：DC ~ 150Mbps
- 宽电源电压范围：2.5V ~ 5.5V
- 宽温度范围：‐40°C ~ 125°C
- 无需启动初始化
- 默认输出高电平和低电平选项
- 优异的电磁抗扰度
- 高CMTI：±150kV/µs（典型值）
- 低功耗（典型值）：
- 电流为1.5mA/通道（@5V，1Mbps）
- 电流为6.6mA/通道（@5V，100Mbps）
- 精确时序（典型值）：
- 12ns传播延迟
- 1ns脉冲宽度失真
- 2ns传播延迟偏差
- 5ns最小脉冲宽度
- 高达5.7KVRMS的隔离电压（宽体封装）
- 高达7.5KVRMS的隔离电压（超宽体封装）
- ESD：HBM ±8kV
- 隔离栅寿命：>40年
- 具有使能端的三态输出
- 施密特触发器输入
- 宽体SOIC16‐WB(W)封装
- 超宽体SOIC16‐WWB(WW)封装
- 符合RoHS标准
- 安规认证：
- DIN V VDE 0884‐17:2021‐10认证
- UL1577器件程序认证
- 根据IEC 61010‐1:2010+A1认证
应用领域
- 太阳能逆变器
- 风力发电
- 高压储能
- 高压电力系统
- 直流充电桩
- 医疗电子
