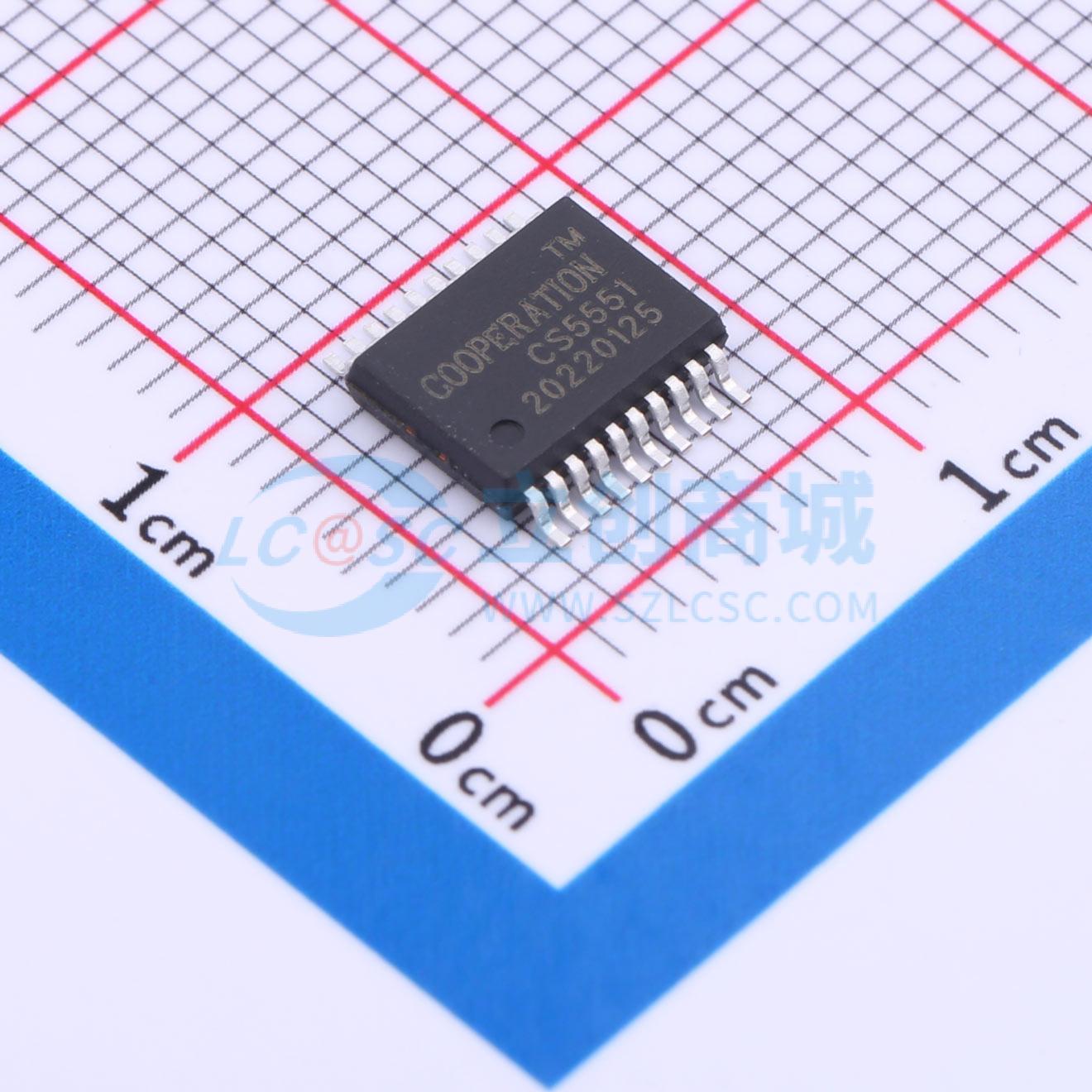

温馨提醒：图片仅供参考，商品以实物为准

CS5551

32bit ∑-Δ型ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 32位高精度低零漂Sigma-DeltaADC，内置1~128倍可编程低噪声放大器，高精度基准电压源，温度传感器，晶体起振电路，内部RC时钟源。
品牌名称: Cooperation(合技电子)
商品型号: CS5551
商品编号: C5148447
商品封装: SSOP-20
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

CS5551 为一款SPI 接口的单通道、32 位元高精度ADC 晶片，内置 1~128 倍可程式设计的低杂讯仪表放大器、高精度Sigma-Delta ADC，同时内部集成温度感测器、高精度基准电压源、晶体起振电路、高频内部RC 时钟源。 ADC 实际有效精度（ENOB）24BIT@1 倍PGA，22BIT@64 倍PGA，等效输入杂讯低至6nV/√Hz。输出码率可配置为 6.25Hz 至6400Hz。可用于各类电子秤、分析天平、工业程序控制、直流/交流电能测量、耳温枪等需要高精度、低零漂的应用场合。

商品特性

工作电压范围: 2.8~5.5V
工作电流: 工作模式: 5mA/低功耗模式: 1uA
内置低杂讯放大器，1~128 倍可灵活配置
单通道差分信号输入
32 位高精度低零漂Sigma-Delta ADC
取样速率 6.25Hz~6400Hz
线性度 0.001% FS，24BIT 有效位数
杂讯水准：6nV/√Hz @128 倍PGA
零漂：小于 1uV@64/128 倍PGA
集成4.9MHz 内部高频RC 时钟，-40~85°C 范围内温漂 1%
集成 10ppm/°C 的高精度基准参考电压源
内置温度感测器
SPI 接口支援最高10MHz
工作温度范围: -40~+85°C
存储温度范围: -40~+125°C
封装样式: SSOP20

应用领域

工业程式控制
电子秤
液体/气体化学分析
血液计
智能变换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	6.25Hz
	通道数	1
	工作电压	2.8V~5.5V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+85℃
	时钟/振荡器	内置；外置

	属性	参数值
	时钟频率(fc)	4.9MHz；4.9152MHz
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	6.4kHz
	静态电流	5mA
