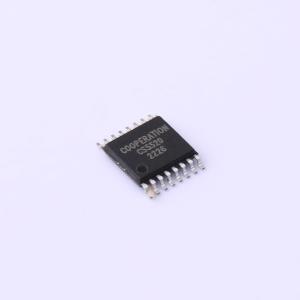

CS5520

适用于小信号传感器的低功耗、低噪声、24bit ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 24位高精度低零漂Sigma-DeltaADC，支持4通道信号输入，集成多种精密电路，适用于高性能温度传感器、工业仪器、电子秤等应用场合。
品牌名称: Cooperation(合技电子)
商品型号: CS5520
商品编号: C5148449
商品封装: SSOP-16
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	2.4034MHz~2.4937MHz；2.4576MHz
	基准电压源	内置
	可变增益	支持
	ADC架构	Sigma-Delta
	静态电流	1uA
	功能特性	集成调制器；多路复用器；欠压检测；自动校准；内置数字滤波器；上电复位；内置温度传感器

商品概述

CS5520是一款采用SPI接口的4通道、24位高精度ADC芯片。它内置了增益可在1至128倍之间编程设置的低噪声仪表放大器和高精度Sigma-Delta ADC。同时，芯片内部集成了两路精密电流源、高性能温度传感器、温度系数为5 ppm/℃的高精度基准电压源、偏置电压输出电路以及精密的内部RC时钟源。该ADC的实际有效精度在1倍PGA时为24位，在64倍PGA时为21.5位，其等效输入噪声低至11 nV/√Hz，零点漂移为1 uV，零点漂移温度系数低于10 nV/℃。输出数据速率可配置为3.125 Hz至6400 Hz。该芯片适用于各类需要高精度和低零点漂移测量的应用场合，例如高性能温度传感器、分析天平、工业过程控制、直流/交流电能测量以及仪器仪表等。

商品特性

工作电压范围：2.8~5.5V
工作电流：性能工作模式为580 uA，正常工作模式为380 uA，低功耗工作模式为280 uA，睡眠模式为1 uA
内置低噪声放大器：增益1~128倍可灵活配置
4通道信号输入：可作为4组单端信号输入，或2组差分信号输入
集成两路精确电流源和一路电压偏置电路：可配置到4个输入信号通道
集成高精度电压参考源：温度系数为5 ppm/℃，电压为2.5 V，批量精度0.1%，负载变化率小于60 uV/mA
24位高精度低零漂Sigma-Delta ADC
支持11种降采样率，范围3.125 Hz~6400 Hz
支持50~60 Hz同步抑制
支持DC偏差自校正
线性度：0.001% FS
噪声水平：11 nV/√Hz @ 128倍PGA
零点漂移：小于1 uV @ 64/128倍PGA
集成2.4576 MHz内部高频RC时钟：批量频率偏差小于1%，在-40~85℃范围内温漂1%，可由外部引脚输入时钟
支持低电压报警 (3V)
内置温度传感器
SPI接口：支持标准4线或3线SPI接口，最高通信时钟10 MHz，支持单一寄存器读写与多寄存器连续读写，支持命令帧奇偶校验保护，支持写入及读取操作的CRC校验保护
工作温度范围：-40~+105℃
存储温度范围：-40~+125℃
封装样式：TSSOP16

应用领域

工业仪器
电子秤
液体/气体化学分析
压力量测
温度量测
工业过程控采集

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	24
	采样率	3.125Hz
	通道数	4
	工作电压	2.8V~5.5V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+125℃
