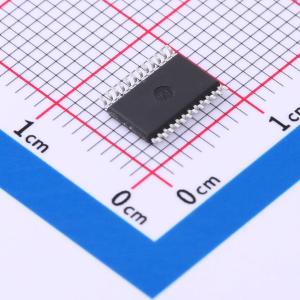

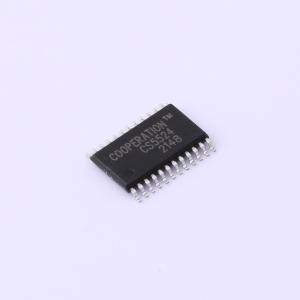

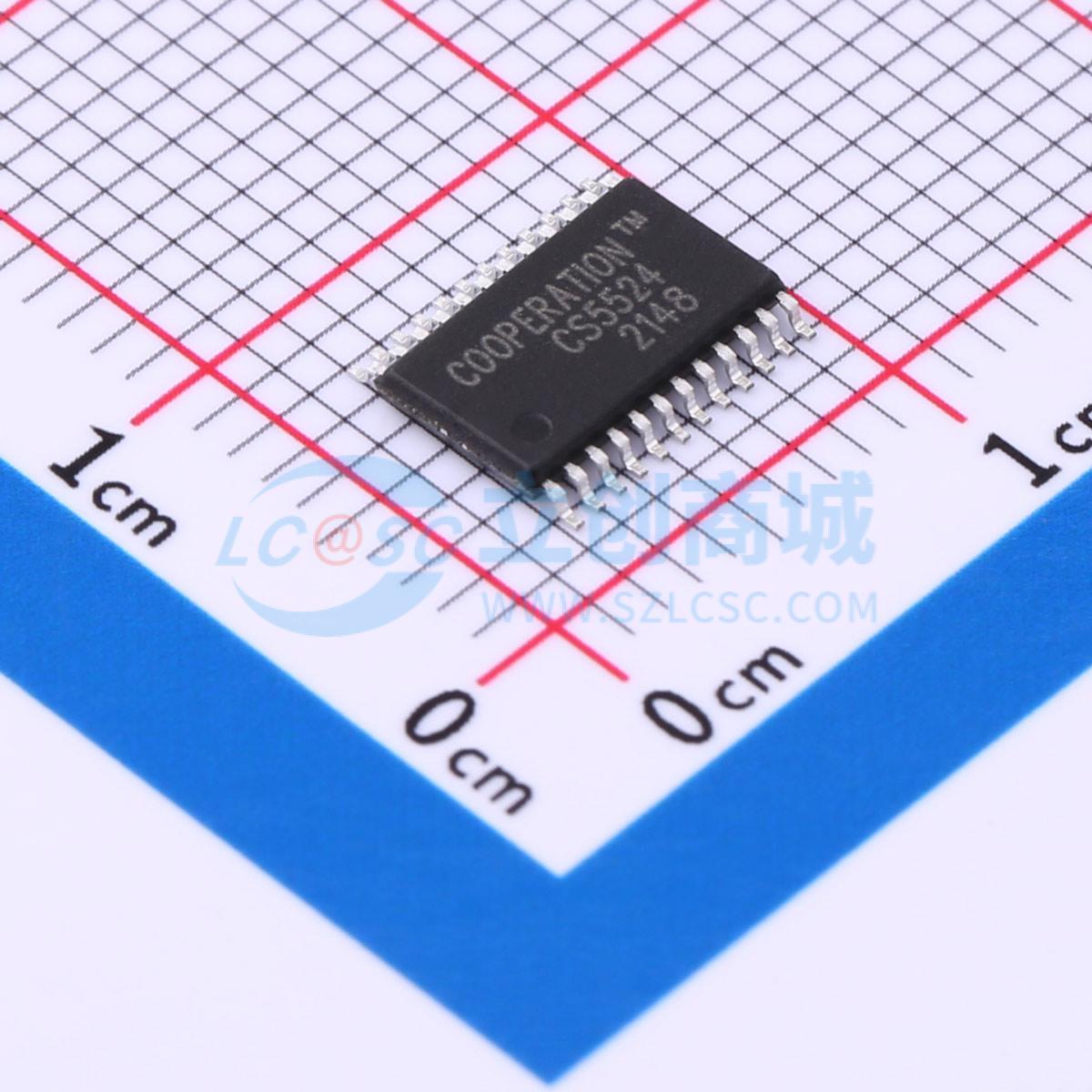

CS5524
带可编程增益放大器（PGA）和基准源的四通道、低噪声、低功耗、24bit Σ-Δ型ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CS5524是一款SPI接口的8通道24位高精度ADC芯片，内置1~128倍可编程的低噪声仪表放大器、高精度Sigma-DeltaADC，同时内部集成8路精确电流源、高性能温度传感器、5ppm/℃的高精度基准电压源、偏置电压输出电路、精准内部RC时钟源。
- 商品型号
- CS5524
- 商品编号
- C5148450
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 3.125Hz | |
| 通道数 | 8 | |
| 工作电压 | 2.8V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 2.42MHz~2.49MHz；2.4576MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 3.125Hz；6.4kHz |
商品特性
- 工作電壓範圍：2.8~5.5V
- 工作電流：
- 性能工作模式：560uA
- 正常工作模式：360uA
- 低功耗工作模式：260uA
- 睡眠模式：1uA
- 內置低雜訊放大器：1~128 倍可靈活配置
- 8 通道信號輸入：可作為 8 組單端信號輸入，或 4 組差分信號輸入
- 集成兩路精確電流源和一路電壓偏置電路：可配置到 8 個輸入信號通道
- 集成 5ppm/°C·2.5V 高精度電壓參考源，批量精度 0.1%，負載變化率小於 60uV/mA
- 24 位高精度低零漂 Sigma-Delta ADC
- 支持 11 種降取樣速率，3.125Hz~6400Hz
- 支援 50、60Hz 同步抑制
- 支持 DC 偏差自校正
- 線性度 0.0005%FS
- 雜訊水準：11nV/√Hz @ 128 倍 PGA
- 零漂：小於 1uV@64/128 倍 PGA
- 集成 2.4576MHz 內部高頻 RC 時鐘，批量頻率偏差小於 1%，-40~85°C 範圍內溫漂 1%，可由外部引腳輸入時鐘
- 內置低阻接地開關，持低電壓報警 (3V)
- 內置溫度感測器支
- SPI 介面：
- 支援標準 4 線或 3 線 SPI 介面
- 支援最高 10MHz 通信時鐘
- 支援單一寄存器讀寫與多寄存器連續讀寫
- 支持命令幀同位保護
- 支持寫入及讀取操作的 CRC 校驗保護
- 工作溫度範圍：-40~+105°C
- 存儲溫度範圍：-40~+125°C
- 封裝樣式：SSOP24
应用领域
- 工業儀器
- 電子秤
- 液體/氣體化學分析
- 壓力量測
- 溫度量測
- 工業過程式控制採集
