温馨提醒：图片仅供参考，商品以实物为准

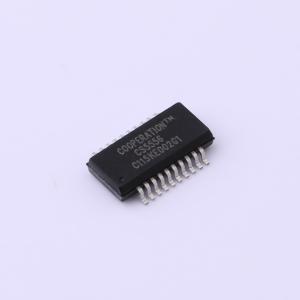

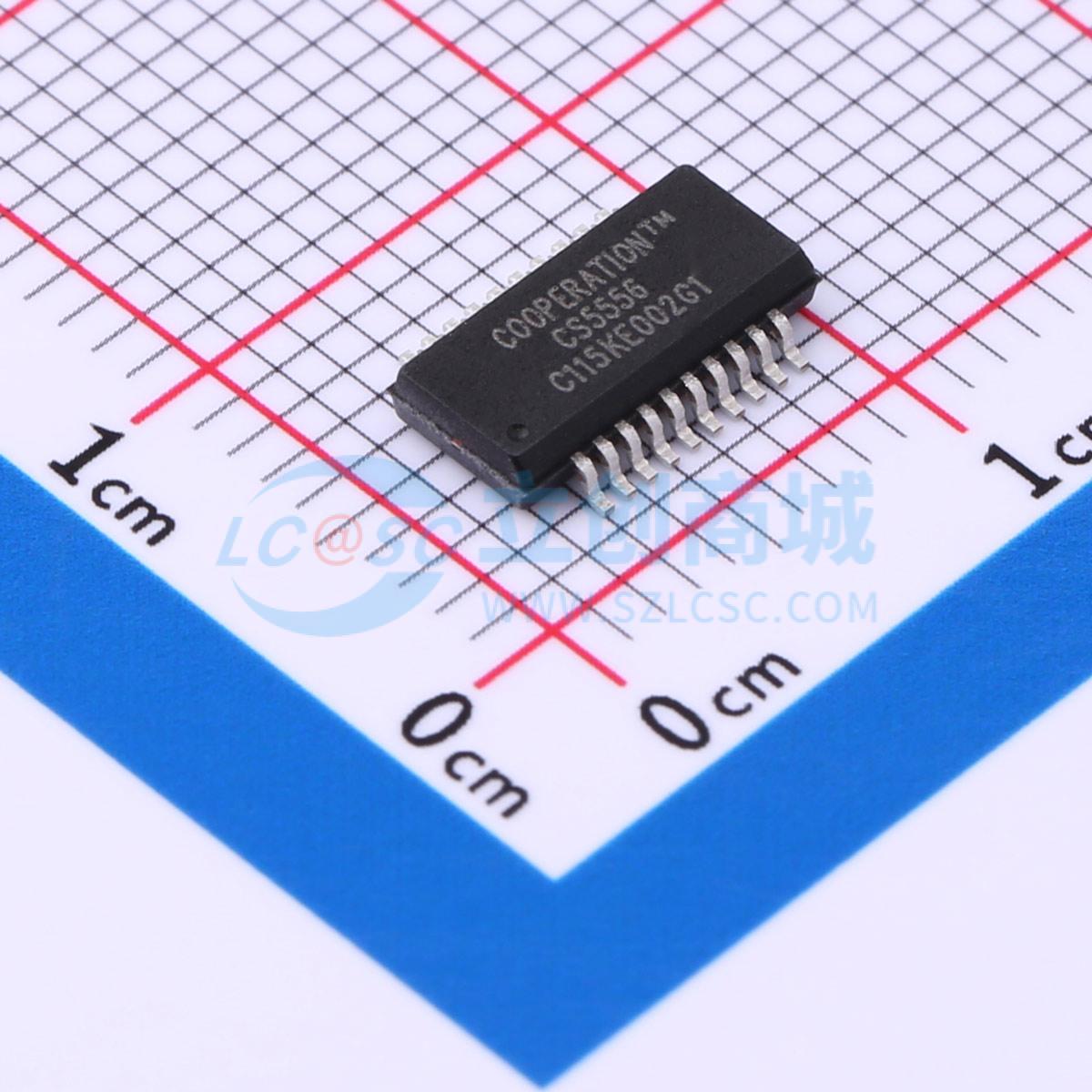

CS5556
用于桥式传感器的24bit Σ-Δ型ADC，引脚可编程
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 专为桥式传感器设计的可编程增益放大器PGA的多通道24位模数转换器
- 商品型号
- CS5556
- 商品编号
- C5148452
- 商品封装
- SSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 10Hz | |
| 通道数 | 4 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2C；SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 7LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 1MHz~6MHz；4.9152MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 1.28kHz |
商品概述
CS5556 是一款內建可程式設計增益放大器PGA 的多通道24-bit 的Delta Sigma A/D轉換器，專門為類比信號差分介面應用而設計。該晶片具有低雜訊和高精度的性能，並可通過內部I2C 或SPI 匯流排與外部硬體進行通信。這種功能高度集成的Delta Sigma 模數轉換器具有高精度和低功耗的規格，為與外部感測器的介面提供了卓越的解決方案，特別適用于電池供電應用。
商品特性
- 寬工作電壓：2.7V~5.5V
- 內部可程式設計增益放大器 1~128
- 內部 I2C 和 SPI 介面用於外部通信
- 10Hz~1280Hz ADC 輸出資料傳輸率
- 內部溫度感測器用於補償
- INL 小於10ppm (PGA=128)
- 封裝類型：20-pin SSOP
- 電子秤
- 液體/氣體化學分析
- 智能變換器
- 可擕式設備
- 儀器儀錶
- 健康監測設備
- 精密感測器
