温馨提醒：图片仅供参考，商品以实物为准

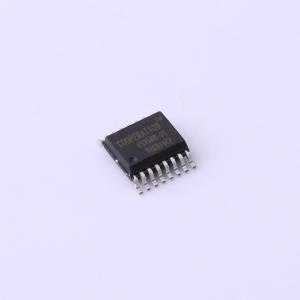

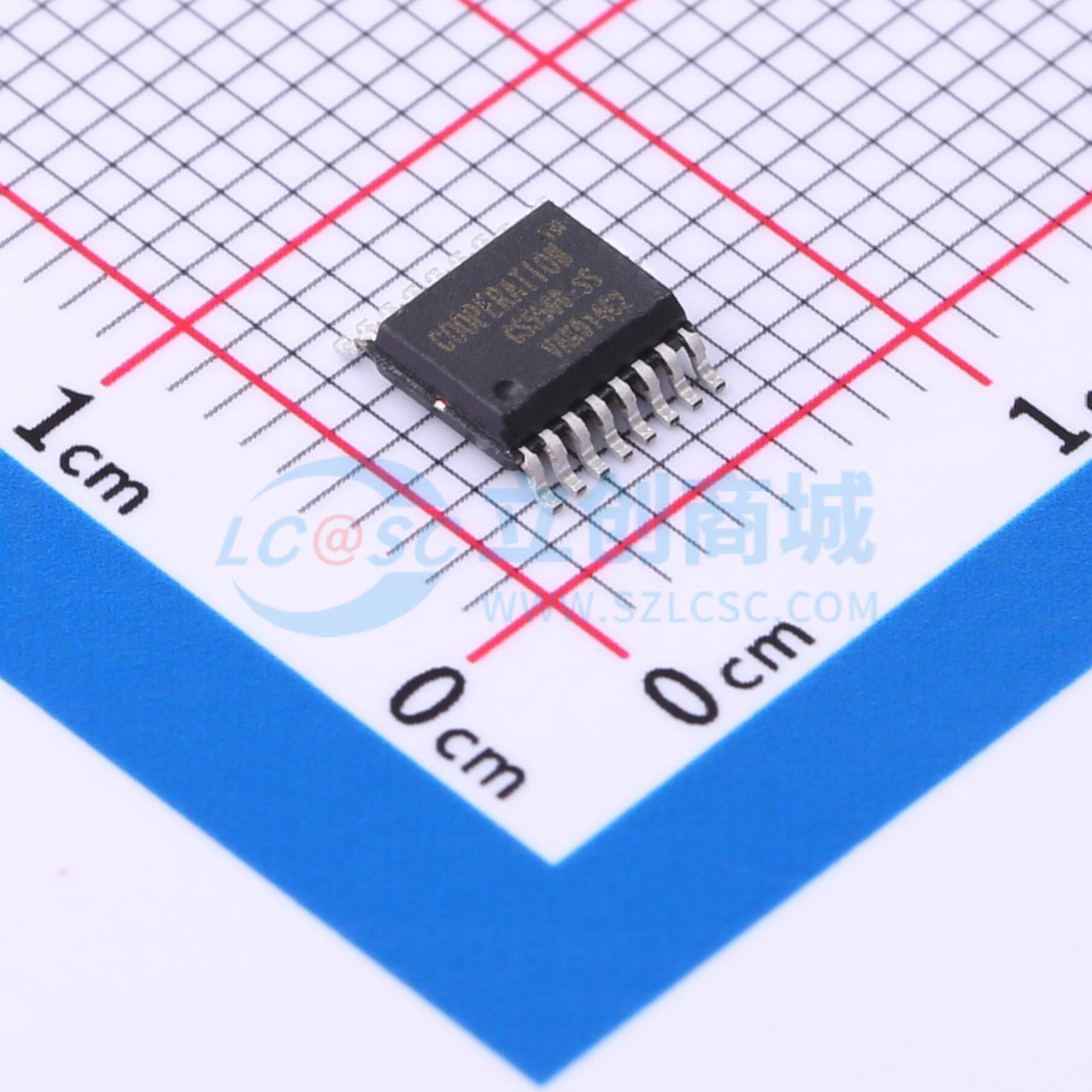

CS5560

适用于电桥传感器的24bit Σ-Δ型ADC，引脚可编程，低功耗

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CS5560是一款内建可程序设计增益放大器的单通道24-bit的DeltaSigmaA/D转换器，专门为与模拟信号差分接口应用而设计。
品牌名称: Cooperation(合技电子)
商品型号: CS5560
商品编号: C5148451
商品封装: SSOP-16
包装方式: 管装
商品毛重: 0.35克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置
	时钟频率(fc)	4.42368MHz~5.40672MHz；4.9152MHz
	基准电压源	外置
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	1.6kHz
	静态电流	400uA

商品概述

CS5560 是一款内建可程序设计增益放大器的单通道 24-bit 的 Delta Sigma A/D 转换器，专门为与模拟信号差分接口应用而设计。该芯片具有低噪声和高精度的性能，并可通过内部 I2C 总线与外部硬件进行通信。这种功能高度集成的 Delta Sigma A/D 转换器具有高精度和低功耗的规格，为与外部传感器的接口提供了卓越的解决方案，特别适用于电池供电应用。

CS5560 是一款多通道的 24-bit Delta Sigma 型高精度 A/D 转换器，它们可以直接接入外部模拟信号(来自传感器或其它控制信号)并直接将这些信号转换成 24 位的数字量。除了核心 A/D 转换器电路外，该芯片还包括内部可程序设计增益放大器 PGA。ADC 输入信号的放大增益由 PGA 增益控制、ADC 增益控制和 ADC 参考电压增益控制共同确定。设计者可以灵活选择最佳增益组合为输入信号提供所需的放大增益以实现特定的应用。A/D 转换器输入通道由 4 个单端 A/D 输入通道或 2 组差分输入通道组成。A/D 转换器将数据输出到 SINC 滤波器，然后会转换成 24-bit 的数据，并将它们存储到 3 个数据寄存器。此外，该芯片还提供了一个内部稳压器以及一个温度传感器来补偿温度引起的偏差。

商品特性

宽工作电压：2.4V~5.5V
内部可程序设计增益放大器 1~128(256)
内部 I2C 接口用于外部通信
5Hz~1.6kHz ADC 输出数据传输率
内部温度传感器用于补偿 INL 50ppm
封装类型：16-pin SSOP

应用领域

电子秤
液体/气体化学分析
智能变换器
便携式设备
仪器仪表
健康监测设备
精密传感器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	5Hz
	通道数	1
	工作电压	2.4V~5.5V
	接口类型	I2C
	差分输入	是
	积分非线性	-
	工作温度	-40℃~+85℃
