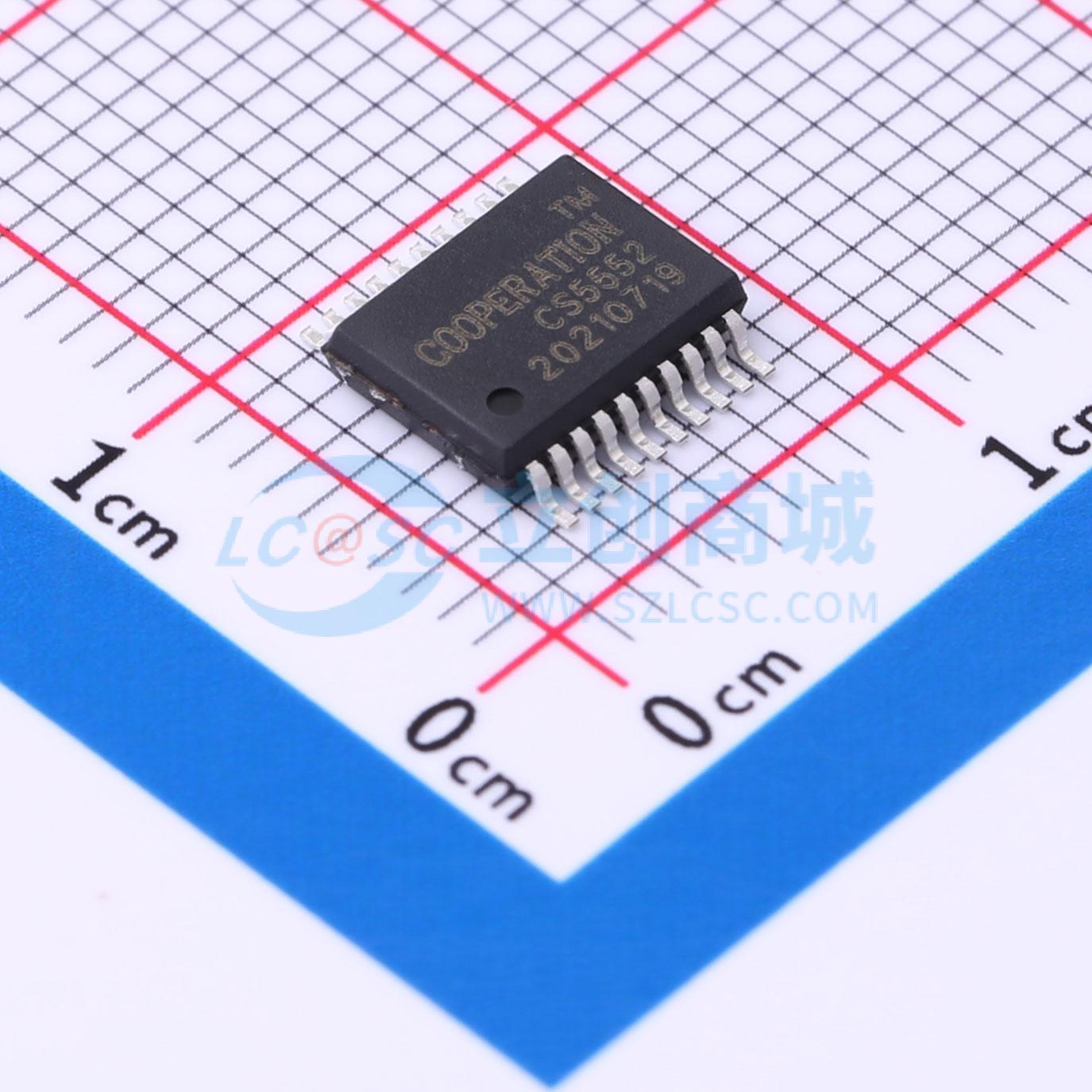

温馨提醒：图片仅供参考，商品以实物为准
CS5552
32bit ∑-Δ型ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CS5552是一款SPI接口的双信道32位高精度ADC芯片，内置1～128倍可程序设计的低噪声仪表放大器、高精度Sigma-DeltaADC，同时内部集成温度传感器、高精度基准电压源、晶体起振电路、高频内部RC时钟源。
- 商品型号
- CS5552
- 商品编号
- C5148448
- 商品封装
- SSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 32位 | |
| 采样率 | 51.2kHz | |
| 通道数 | 2 | |
| 工作电压 | 2.8V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 4.9MHz；4.9152MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 51.2kHz | |
| 静态电流 | 5mA |
商品概述
CS5552 为一款SPI 接口的双信道、32 位高精度ADC 芯片，内置 1~128 倍可程序设计的低噪声仪表放大器、高精度Sigma-Delta ADC，同时内部集成温度传感器、高精度基准电压源、晶体起振电路、高频内部RC 时钟源。 ADC 实际有效精度（ENOB）24.3BIT@1 倍PGA，22.9BIT@64 倍PGA，等效输入噪声低至 3nV/√Hz，零漂 0.5uV，零漂温度系数低于5nV/℃。输出码率可配置为 6.25Hz 至51200Hz。 可用于各类电子秤、分析天平、工业过程控制、直流/交流电能测量、耳温枪等需要高精度、低零漂的应用场合。
商品特性
- 工作电压范围: 2.8~5.5V
- 工作电流：工作模式: 5mA/低功耗模式：1uA
- 内置低噪声放大器，1~128 倍可灵活配置
- 双信道差分信号输入
- 32 位高精度低零漂Sigma-Delta ADC
- 采样率 6.25Hz~51200Hz
- 线性度 0.0005% FS，24BIT 有效位数
- 噪声水平：3nV/√Hz @128 倍PGA
- 零漂：小于 1uV@64/128 倍PGA
- 集成4.9MHz 内部高频RC 时钟，-40~85°C 范围内温漂 1%
- 集成 10ppm/°C 的高精度基准参考电压源
- 内置温度传感器
- SPI 接口支持最高10MHz
- 工作温度范围: -40~+85°C
- 存储温度范围: -40~+125°C
- 封装样式: SSOP20
应用领域
- 工业程控
- 电子秤
- 液体/气体化学分析
- 血液计
- 智能变换器
