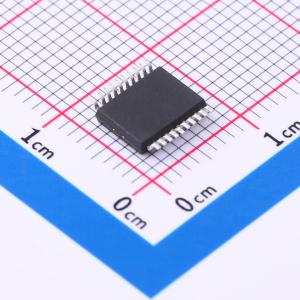

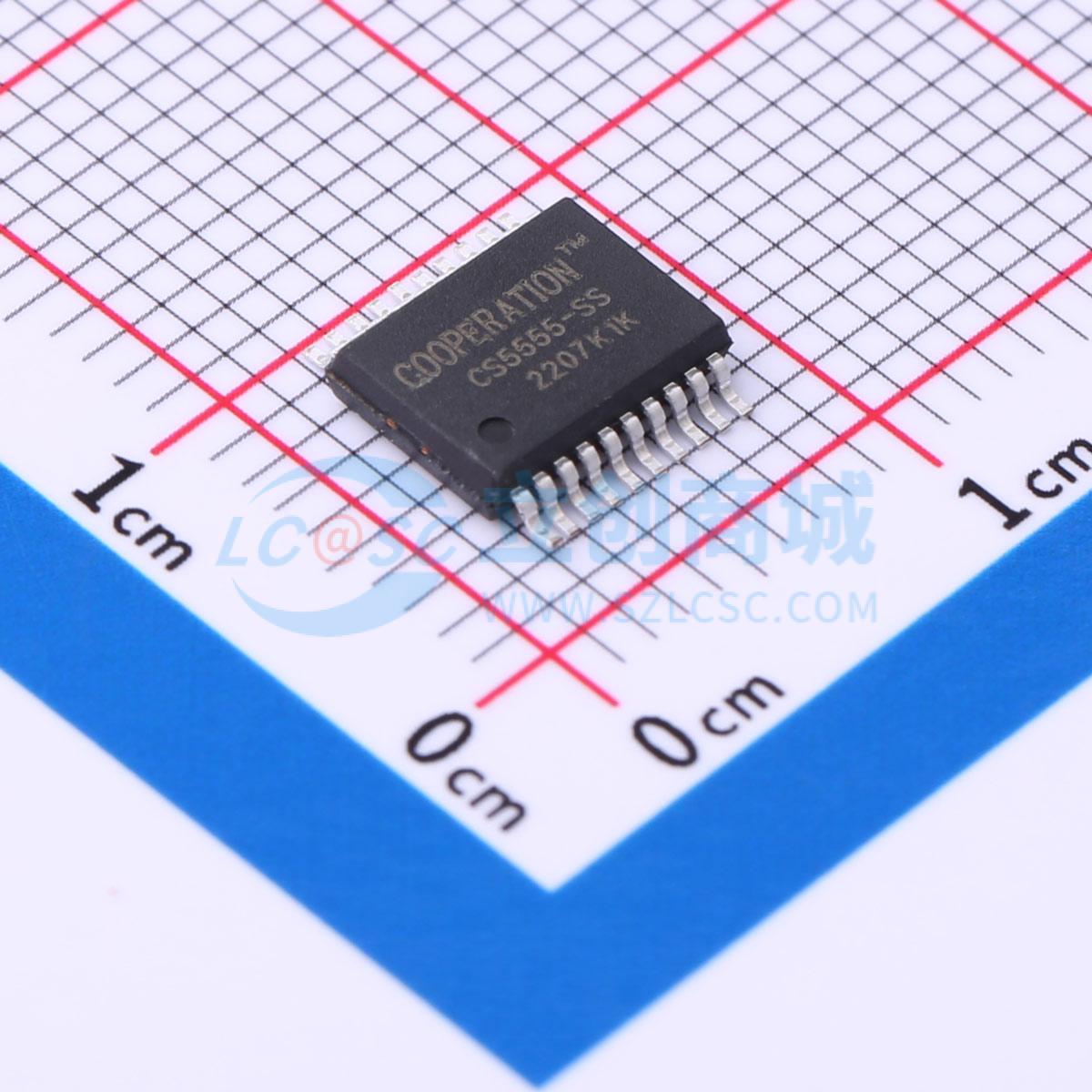

温馨提醒：图片仅供参考，商品以实物为准

CS5555

用于桥式传感器的24bit Σ-Δ型ADC，引脚可编程，低功耗

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CS5555是高精度、低功耗模数转换芯片，其分辨率为24bit，有效分辨率可达23位。
品牌名称: Cooperation(合技电子)
商品型号: CS5555
商品编号: C5148446
商品封装: SSOP-20
包装方式: 编带
商品毛重: 0.55克(g)

商品参数

商品概述

CS5555 是高精度、低功耗模数转换芯片。其分辨率为24bit，有效分辨率可达23 位。可以广泛使用在工业控制、量重、压力、液体/气体化学分析、血液分析、智慧发送器、便携测量仪器领域。 CS5555 是一款高精度、低功耗Sigma-Delta 模数转换芯片，内置1 路Sigma-Delta ADC。ADC 采用三阶Sigma-Delta 调制器，通过低噪声仪用放大器结构实现PGA 放大，放大倍数可选64，128。在PGA=128 时，有效分辨率可达21 位。CS5555 输出速率10Hz/80Hz 可选。CS5555 内置RC 振荡器。CS5555 具有待机、断电等更低功耗模式。

商品特性

集成低噪声PGA，放大倍数可选64，128
集成2 通道24 位无失码的差分输入ADC，PGA=128 时ENOB 为21 位；PGA=64 时ENOB 为22 位
P-P 噪声：10Hz：23nV；80Hz：56nV
内部集成RC 振荡器
输出速率10Hz/80Hz 可选
集成2 线SPI 通讯接口
INL 小于0.001%

应用领域

工业过程控制
电子秤
液体/气体化学分析
血液计
智能变换器
便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	80Hz；10Hz
	通道数	2
	工作电压	2.8V~5.5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	工作温度	-40℃~+105℃
	时钟/振荡器	内置；外置
	时钟频率(fc)	5MHz；4.6MHz~5.4MHz；4MHz~5MHz
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	80Hz；10Hz
	静态电流	100nA
