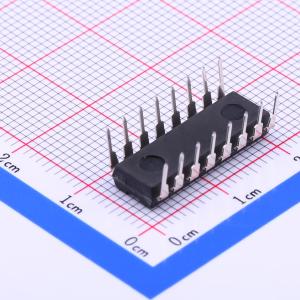

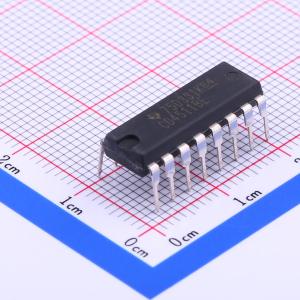

CD4511BE
CMOS BCD到七段锁存器/解码器/驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4511B CMOS BCD 到 7 段 LED 锁存解码驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4511BE
- 商品编号
- C5327
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 工作电压 | 3V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ |
商品概述
CD4511B 类型是 BCD - 7 段锁存译码驱动器，采用 CMOS 逻辑和 NPN 双极型晶体管输出器件，集成于单一单片结构中。这些器件结合了 RCA CMOS 的低静态功耗和高抗噪特性，以及能够提供高达 25 mA 电流的 NPN 双极型输出晶体管。这种能力使 CD4511B 类型能够直接驱动 LED 及其他显示器。 提供了灯测试 (LT)、消隐 (BL) 和锁存使能或选通输入，分别用于测试显示器、关闭或调节其亮度，以及存储或选通 BCD 码。使用外部多路复用电路时，可以对多个不同信号进行多路复用和显示。
商品特性
- 高输出源电流能力……高达 25 mA
- 用于 BCD 码存储的输入锁存器
- 灯测试和消隐功能
- 当 BCD 输入码 > 1001 时，7 段输出消隐
- 在 20 V 下对静态电流进行 100% 测试
- 在整个封装温度范围内，18 V 时最大输入电流为 1 μA；在 18 V 和 25℃ 时为 100 nA
- 具有 5 V、10 V 和 15 V 参数额定值
应用领域
- 驱动共阴极 LED 显示器
- 与共阴极 LED 显示器进行多路复用
- 驱动白炽灯显示器
- 驱动低压荧光显示器
