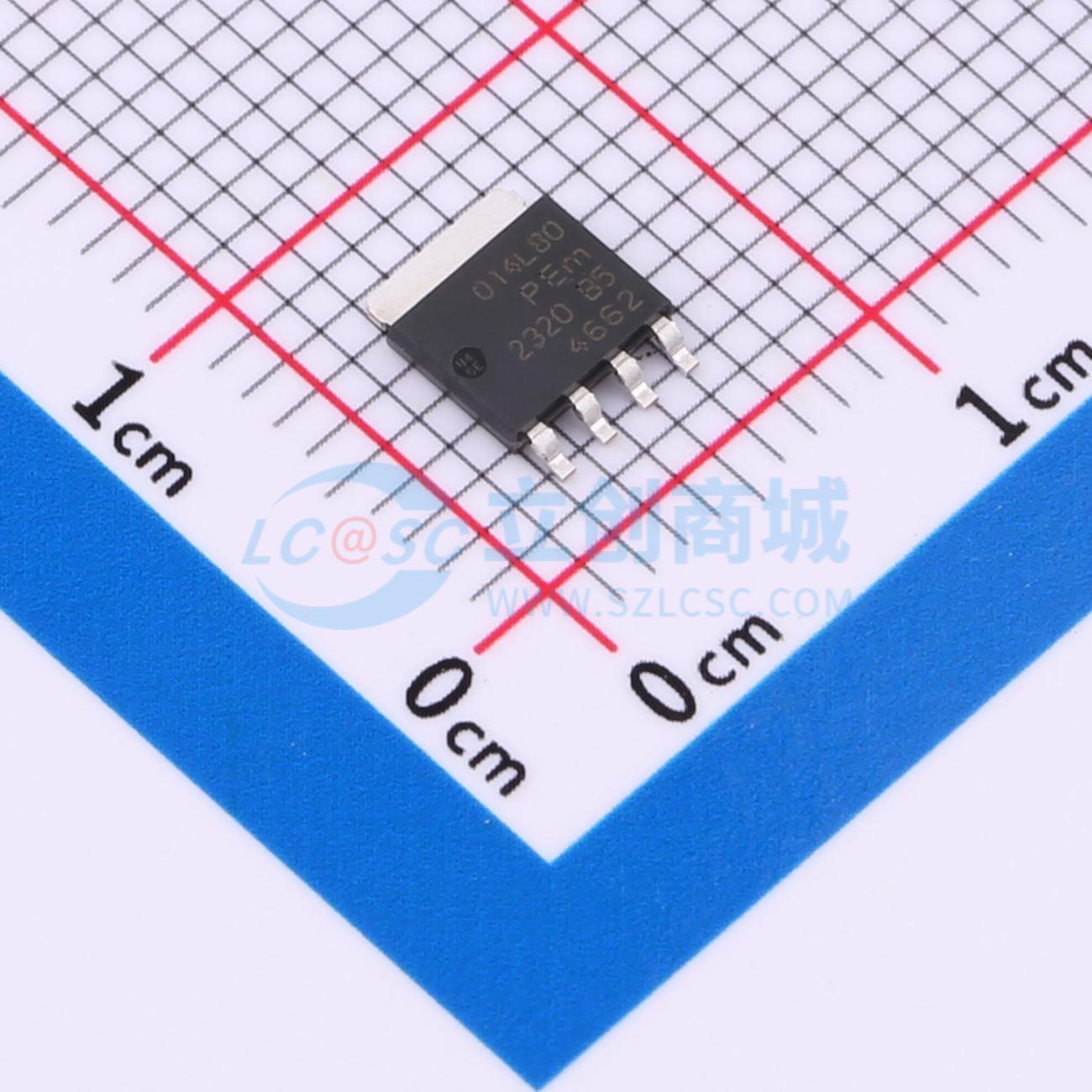

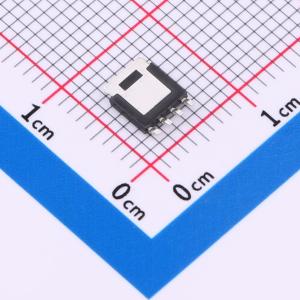

温馨提醒：图片仅供参考，商品以实物为准
PSMN014-80YLX
1个N沟道 耐压:80V 电流:62A
- 描述
- 采用TrenchMOS技术、LFPAK56（Power SO8）封装的逻辑电平N沟道MOSFET。本产品经设计并通过认证，适用于各种电源和电机控制设备。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN014-80YLX
- 商品编号
- C547346
- 商品封装
- LFPAK56(PowerSO-8)
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 62A | |
| 导通电阻(RDS(on)) | 15mΩ@5V | |
| 耗散功率(Pd) | 147W | |
| 阈值电压(Vgs(th)) | 2.1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 56.9nC@10V | |
| 输入电容(Ciss) | 4.64nF | |
| 反向传输电容(Crss) | 156pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 283pF |
商品概述
采用TrenchMOS技术、LFPAK56（Power SO8）封装的逻辑电平N沟道MOSFET。本产品经设计和认证，适用于各种电源和电机控制设备。
商品特性
- 先进的TrenchMOS技术,具备低导通电阻(RDSon)和低栅极电荷
- 逻辑电平栅极操作
- 雪崩额定值,100%测试
- LFPAK封装在Power SO8封装中提供最大的功率密度
应用领域
- 电源设备中的同步整流
- 输出电压(Vout)小于10 V的充电器和适配器
- 快速充电和USB-PD应用
- 电池供电的电机控制
- LED照明和电视背光源
