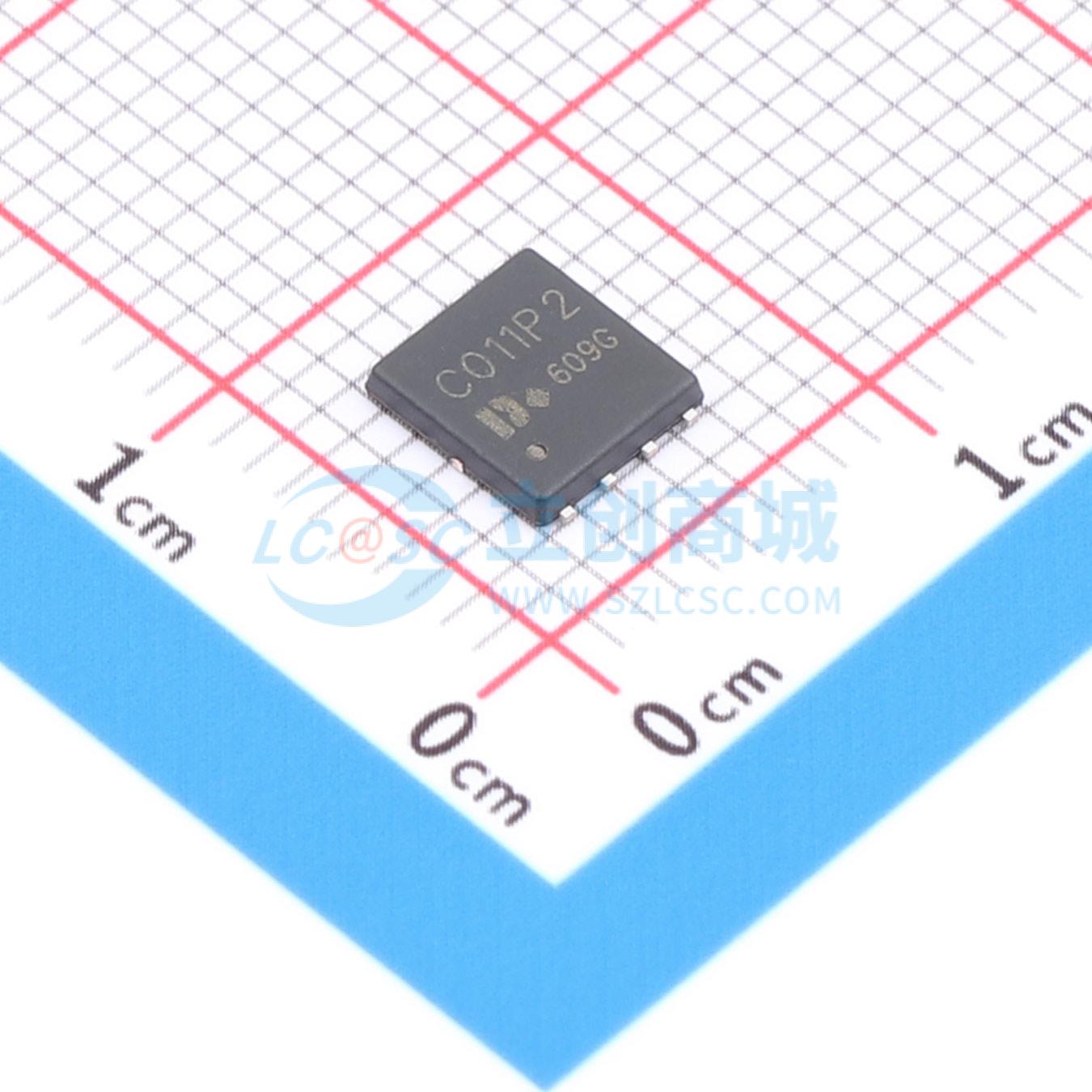

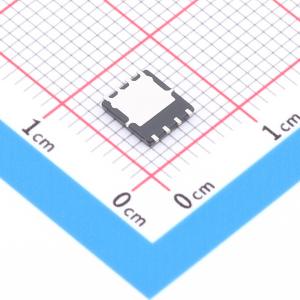

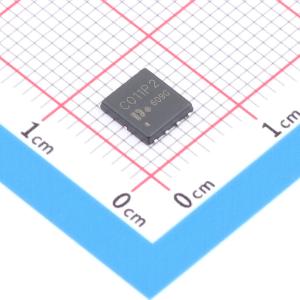

温馨提醒：图片仅供参考，商品以实物为准
NC011P2G
P沟道MOSFET采用先进沟槽技术，低栅极电荷，散热性好
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- P管/30V/70A/6MΩ/(典型5MΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- NC011P2G
- 商品编号
- C54157802
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 5mΩ@10V | |
| 耗散功率(Pd) | 74W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 38.8nC@10V | |
| 输入电容(Ciss) | 1.852nF | |
| 反向传输电容(Crss) | 178pF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 267pF |
商品概述
这款P沟道MOSFET采用先进的沟槽技术和设计，可提供出色的导通电阻，且栅极电荷较低。它可用于多种应用。
商品特性
- VDS = -30V，ID = -70A，RDS(ON) < 11mΩ（在VGS = -10V时，典型值为8.5mΩ）
- 低栅极电荷
- 有环保型器件可供选择
- 采用先进的高单元密度沟槽技术，实现超低导通电阻
- 优秀的封装，散热性能良好
- MSL3
