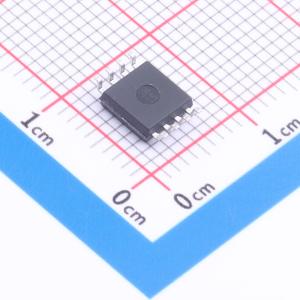

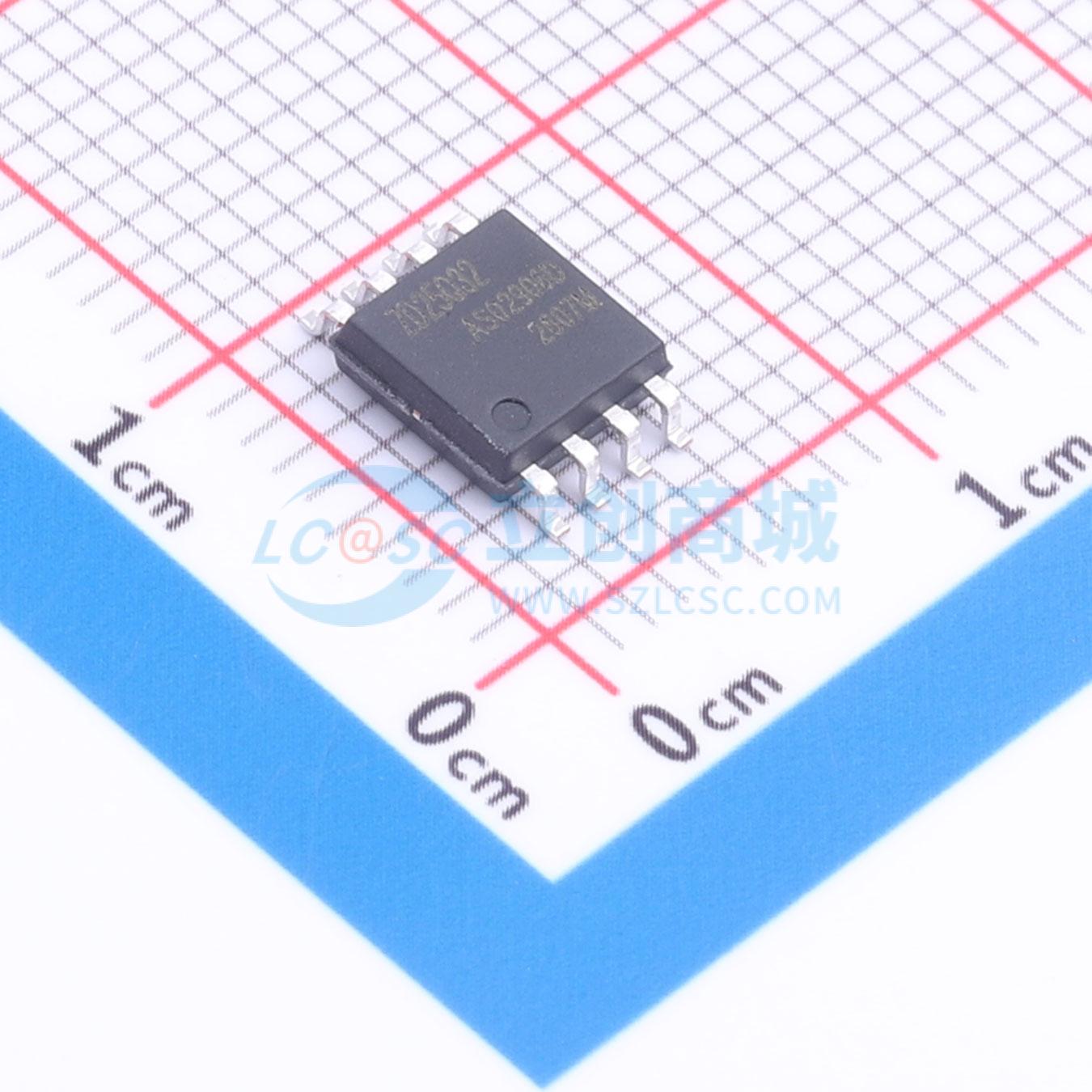

温馨提醒：图片仅供参考，商品以实物为准
ZD25Q32DSIGT
支持SPI、Dual/Quad SPI和QPI的串行闪存，具备高性能、低功耗、灵活架构和高级安全特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Zetta(澜智)
- 商品型号
- ZD25Q32DSIGT
- 商品编号
- C54157891
- 商品封装
- SOP-8-208mil
- 包装方式
- 管装
- 商品毛重
- 0.308073克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NOR FLASH | |
| 接口类型 | SPI | |
| 存储容量 | 32Mbit | |
| 时钟频率(fc) | 104MHz | |
| 工作电压 | 2.7V~3.6V | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 擦写寿命 | - | |
| 写周期时间(Tw) | - | |
| 页写入时间(Tpp) | - | |
| 块擦除时间(tBE) | - | |
| 数据保留 - TDR(年) | - | |
| 工作温度 | - |
商品概述
ZD25Q32D（32M位）串行闪存支持标准串行外设接口（SPI），并支持双/四SPI和QPI：串行时钟、片选、串行数据I/O0（SI）、I/O1（SO）、I/O2（WP#）和I/O3（HOLD#/RESET#）。 双I/O和双输出数据以266Mbit/s的速度传输，四I/O和四输出数据以532Mbit/s的速度传输。 该器件专为多种不同系统设计，支持在2.7V至3.6V的宽电源电压范围内进行读取、编程和擦除操作。编程和擦除无需单独的电压。
商品特性
- 密度：32Mbit
- 标准SPI：SCLK、CS#、SI、SO；双SPI：SCLK、CS#、IO0、IO1；四SPI：SCLK、CS#、IO0、IO1、IO2、IO3；QPI：SCLK、CS#、IO0、IO1、IO2、IO3；SPI/QPI DTR（双倍传输速率）读取
- 快速读取速度达133MHz
- 双I/O数据传输速率高达266Mbit/s，四I/O数据传输速率高达532Mbit/s
- QPI模式数据传输速率高达532Mbit/s
- 最少100,000次编程/擦除循环，数据保留时间超过20年
- 单2.7V至3.6V电源供电
- 待机电流15μA，典型深度掉电电流1μA
- 统一的4K字节扇区擦除，统一的32/64K字节块擦除
- 每个可编程页面可编程1至256字节
- 页面编程时间0.4ms，4K字节扇区擦除时间40ms
- 32K/64K字节块擦除时间0.15s/0.25s，芯片擦除时间10s
- 每个器件具有128位唯一ID
- 带有OTP锁的3×1024字节安全寄存器
- 可发现参数（SFDP）寄存器
- 封装形式：SOP8 150mil、SOP8 208mil、USON8（2×3mm）、TSSOP - 8（173MIL）、WSON8（6×5mm）
