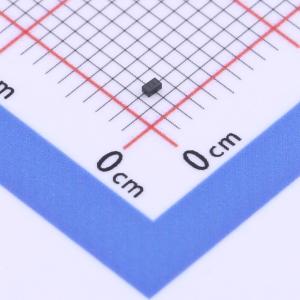

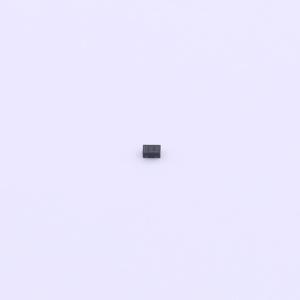

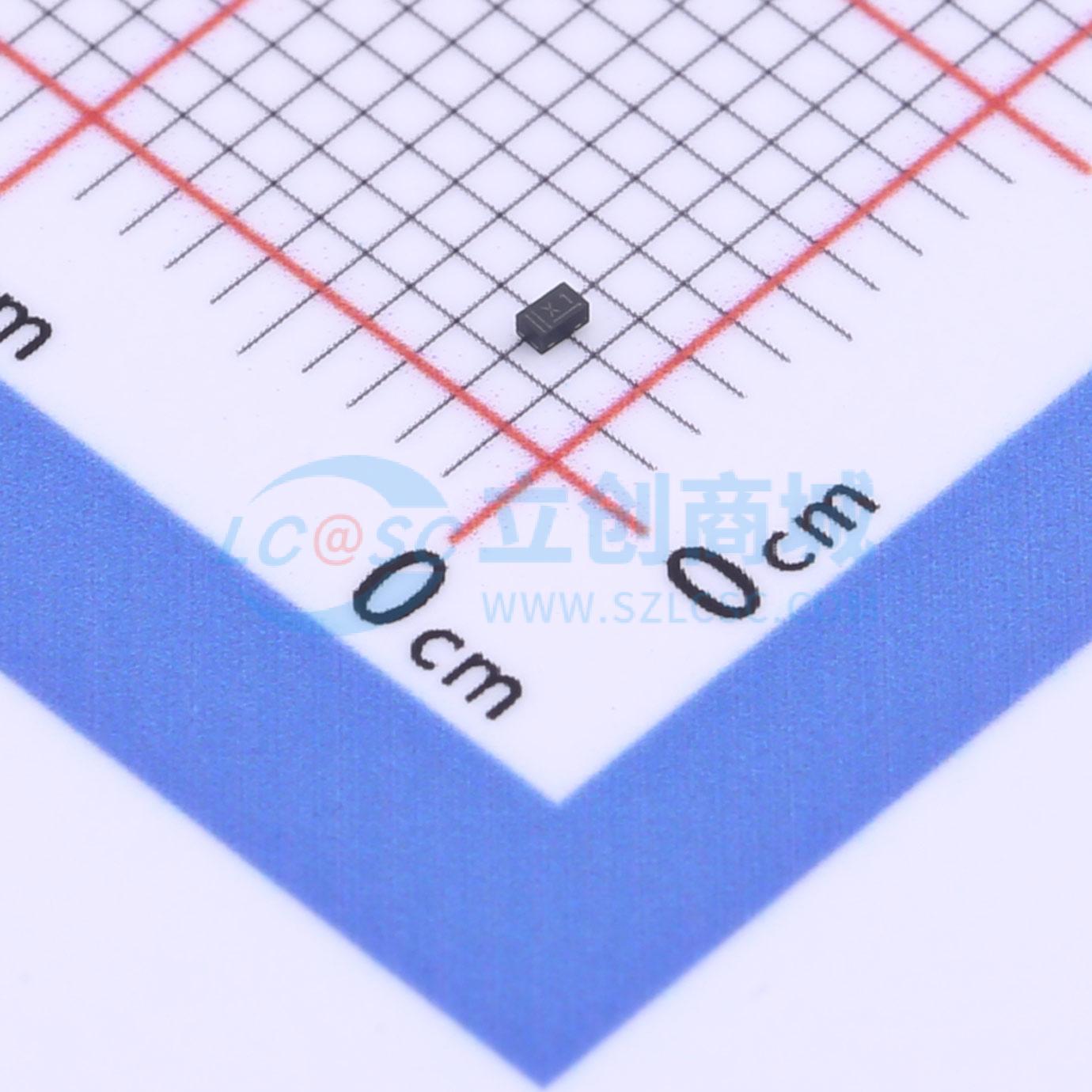

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0G1BLYL
双向ESD 5V截止 峰值浪涌电流：5.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用DFN1006-2 (SOD882)无引脚超小型表面贴装器件(SMD)塑料封装的极低电容双向静电放电(ESD)保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0G1BLYL
- 商品编号
- C552551
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 5.5A@8/20us | |
| 击穿电压 | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 11pF |
商品概述
采用DFN1006-2 (SOD882)无引脚超小型表面贴装器件(SMD)塑料封装的极低电容双向静电放电(ESD)保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路双向ESD保护
- 超小型SMD塑料封装
- 低钳位电压VCL = 13 V
- 超低漏电流IRM < 1nA
- 最高30kV的ESD保护
- IEC 61000-4-2；4级(ESD)
- IEC 61000-4-5(浪涌)；IPPM = 5.5A
应用领域
- 便携式电子设备
- 计算机及外围设备
- 音频和视频设备
- 手机及配件
- 通信系统
