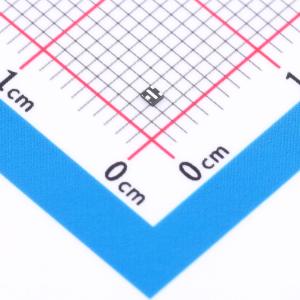

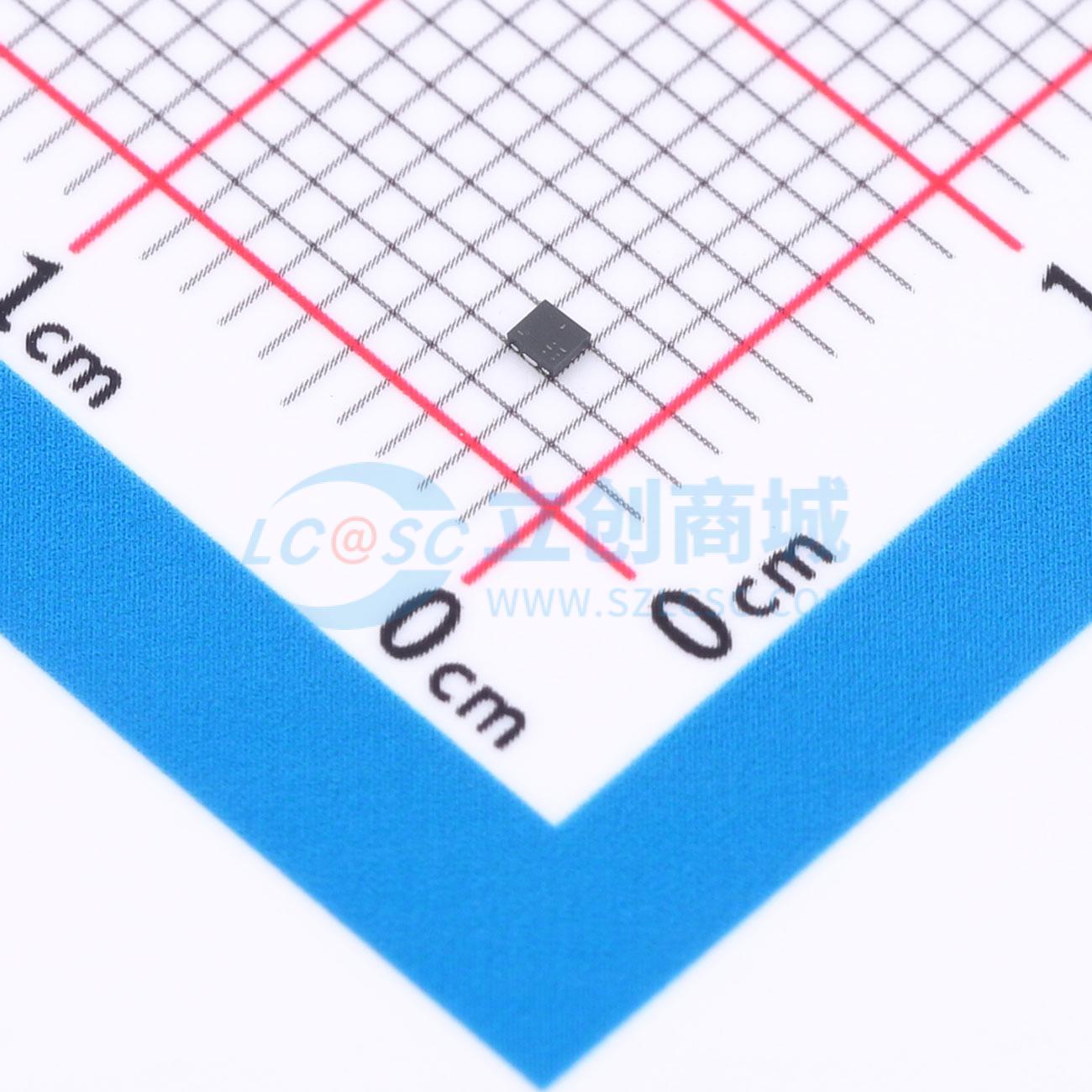

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0S2BQAZ
超小型DFN1010D - 3封装抗高浪涌电流保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 两个双向静电放电（ESD）保护二极管，用于保护两条信号线免受 ESD 和其他瞬态损害。该器件采用无铅超小 DFN1010D-3（SOT1215）表面贴装器件（SMD）塑料封装，带有可见且可焊接的侧焊盘。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0S2BQAZ
- 商品编号
- C552571
- 商品封装
- DFN1010-3
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 14A@8/20us | |
| 击穿电压 | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 双路 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品概述
两个双向静电放电（ESD）保护二极管，旨在保护两条信号线免受ESD和其他瞬态现象造成的损坏。 该器件采用无引脚超小型DFN1010D - 3（SOT1215）表面贴装器件（SMD）塑料封装，侧面焊盘可见且可焊接。
商品特性
- 两条线路的双向ESD保护
- 超小型SMD塑料封装
- 高达30 kV的ESD保护
- 通过AEC - Q101认证
- IEC 61000 - 4 - 5（浪涌）：IPPM = 14 A
- IEC 61000 - 4 - 5（浪涌）：组合线路IPPM = 28 A
- 超低漏电流：IRM = 1 nA
应用领域
-计算机及外设-音频和视频设备-手机及配件-通信系统-便携式电子产品
