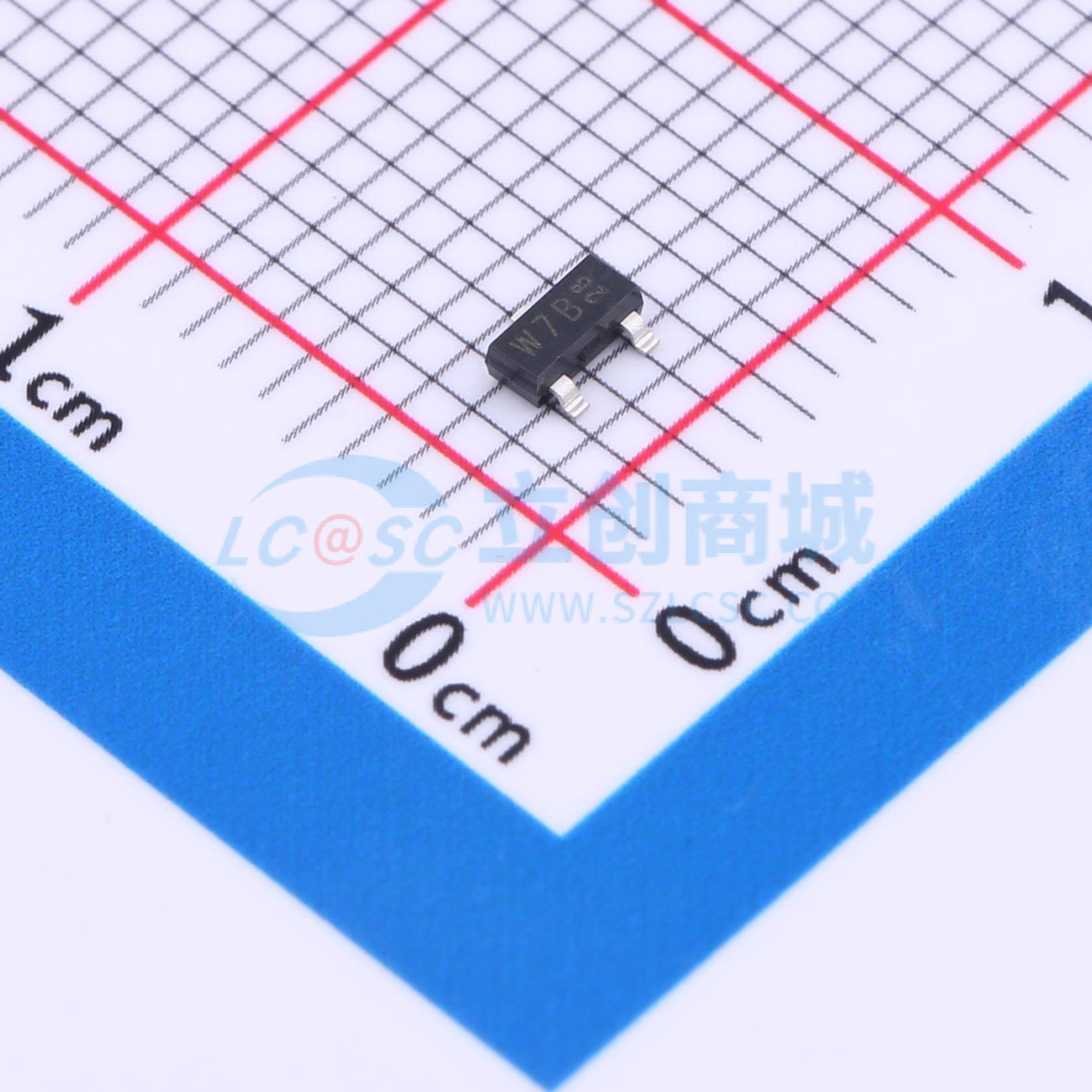

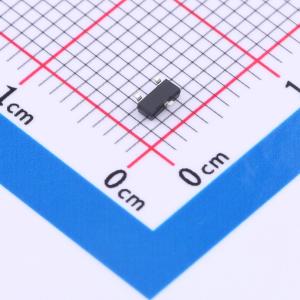

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0S2UAT,215
单向ESD 5V截止 峰值浪涌电流：15A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用SOT23塑料封装的共阴极配置单向双ESD保护二极管。旨在保护多达两条传输线或数据线免受静电放电（ESD）和其他瞬态现象的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0S2UAT,215
- 商品编号
- C552572
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 260W | |
| 击穿电压 | 6.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -65℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 152pF |
商品概述
采用SOT23塑料封装的共阴极配置单向双ESD保护二极管。旨在保护多达两条传输线或数据线免受静电放电（ESD）和其他瞬态现象的损坏。
商品特性
- 多达两条线路的单向ESD保护
- 共阴极配置
- 最大脉冲峰值功率：在Δfp = 8/20 μs时，Ppp = 330 W
- 低钳位电压：在Ipp = 18 A时，V(CL)R = 20 V
- 超低反向漏电流：|RM < 700 nA
- ESD保护能力 > 30 kV
- 符合IEC 61000-4-2标准；4级（ESD）
- 符合IEC 61000-4-5标准（浪涌）；在Δfp = 8/20 μs时，Ipp = 18 A
应用领域
- 计算机及外设
- 通信系统
- 音频和视频设备
- 数据线
- CAN总线保护
