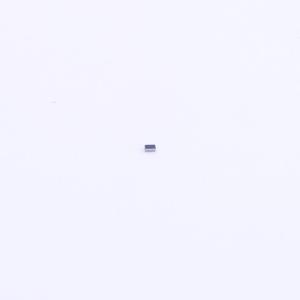

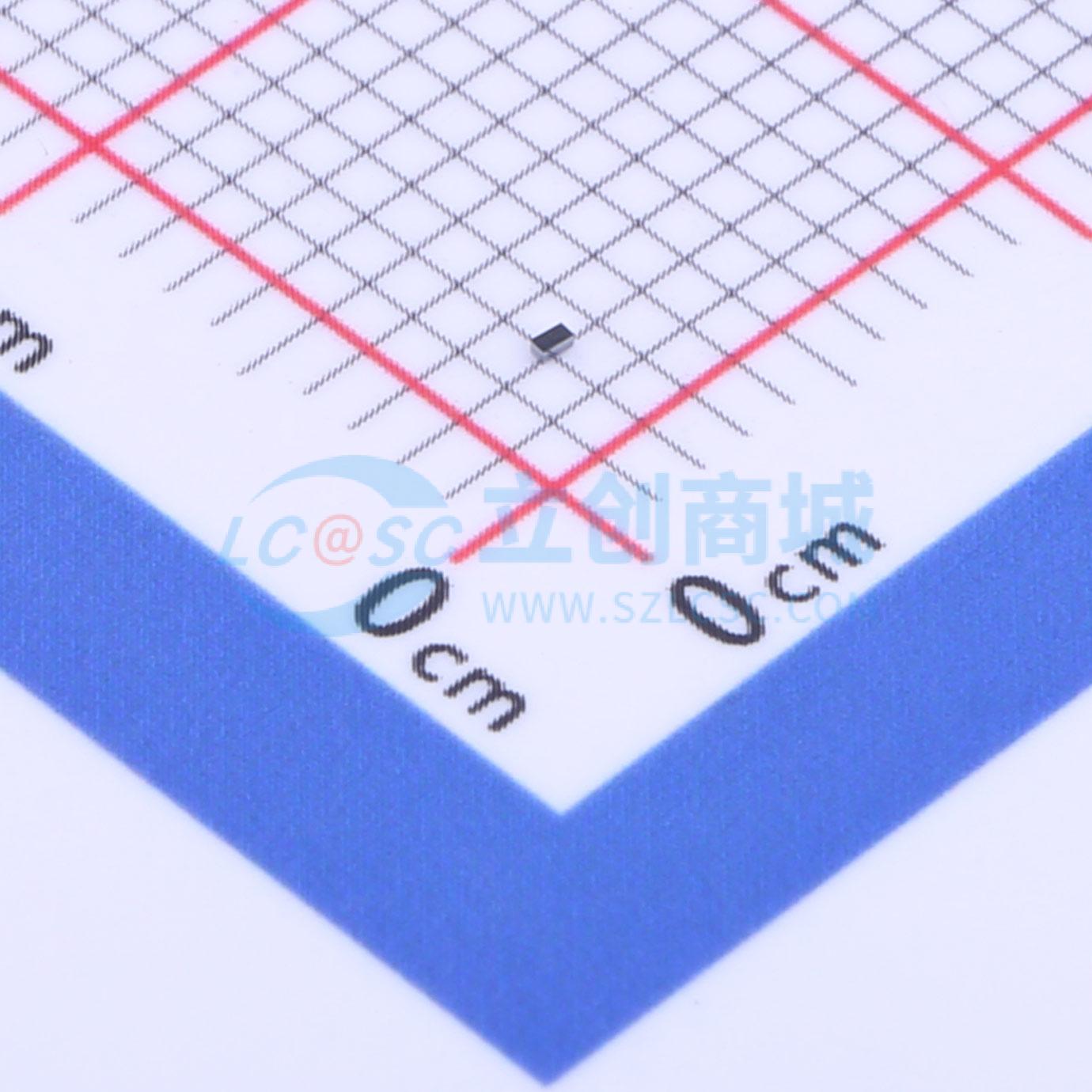

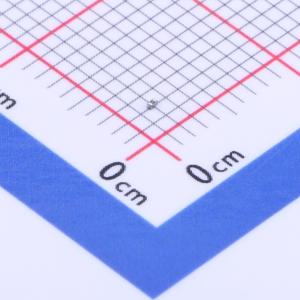

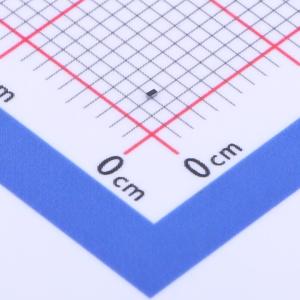

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0X1BCSF
双向ESD 5V截止 峰值浪涌电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低电容双向静电放电（ESD）保护二极管，采用DSN0603-2（SOD962）无引脚超小型表面贴装器件（SMD）封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0X1BCSF
- 商品编号
- C552590
- 商品封装
- DSN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.007克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 5.5V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 10V | |
| 反向电流(Ir) | 50nA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.1pF |
商品概述
超低电容双向静电放电（ESD）保护二极管，采用DSN0603-2（SOD962）无引脚超小型表面贴装器件（SMD）封装。
商品特性
- 单线路双向ESD保护
- 低二极管电容Cd = 1.1 pF
- 根据IEC 61000-4-2标准，ESD保护能力高达±20 kV
- 超小型SMD封装
应用领域
- 用于便携式电子设备、通信、消费和计算设备中非常敏感的接口线路和通用接口线路的ESD和浪涌保护。
