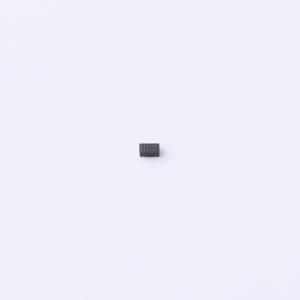

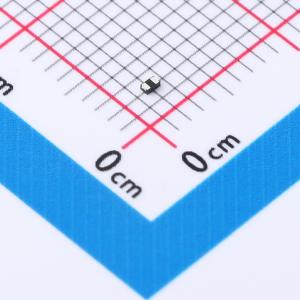

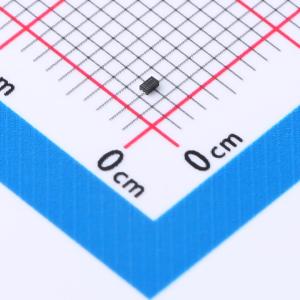

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0X1UALD,315
单向ESD 5V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低电容单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。该器件采用SOD882D无引脚超小型表面贴装器件（SMD）塑料封装，侧面焊盘可见且可焊接。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0X1UALD,315
- 商品编号
- C552593
- 商品封装
- DFN1006-2(SOD-882)
- 包装方式
- 编带
- 商品毛重
- 0.028571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 击穿电压 | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.55pF |
商品概述
超低电容单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。该器件采用SOD882D无引脚超小型表面贴装器件（SMD）塑料封装，侧面焊盘可见且可焊接。
商品特性
- 单线路ESD保护，最高可达15 kV
- 超低二极管电容 IEC 61000 - 4 - 2；4级（ESD） Cd = 1.55 pF
- 超小型SMD塑料封装
- 低钳位电压：VCL = 9 V
- 可焊接侧面焊盘
- IEC 61000 - 4 - 5（浪涌）；IPP = 2 A
- 封装高度典型值0.37 mm
- 通过AEC - Q101认证
- 超低泄漏电流：lRM = 1 nA
应用领域
- 计算机及外围设备
- 便携式电子设备
- 音频和视频设备
- 用户识别模块（SIM）卡保护
- 手机及配件
- USB、高清多媒体接口（HDMI）、火线接口
- 10/100/1000 Mbit/s以太网
- 高速数据线
- 通信系统
