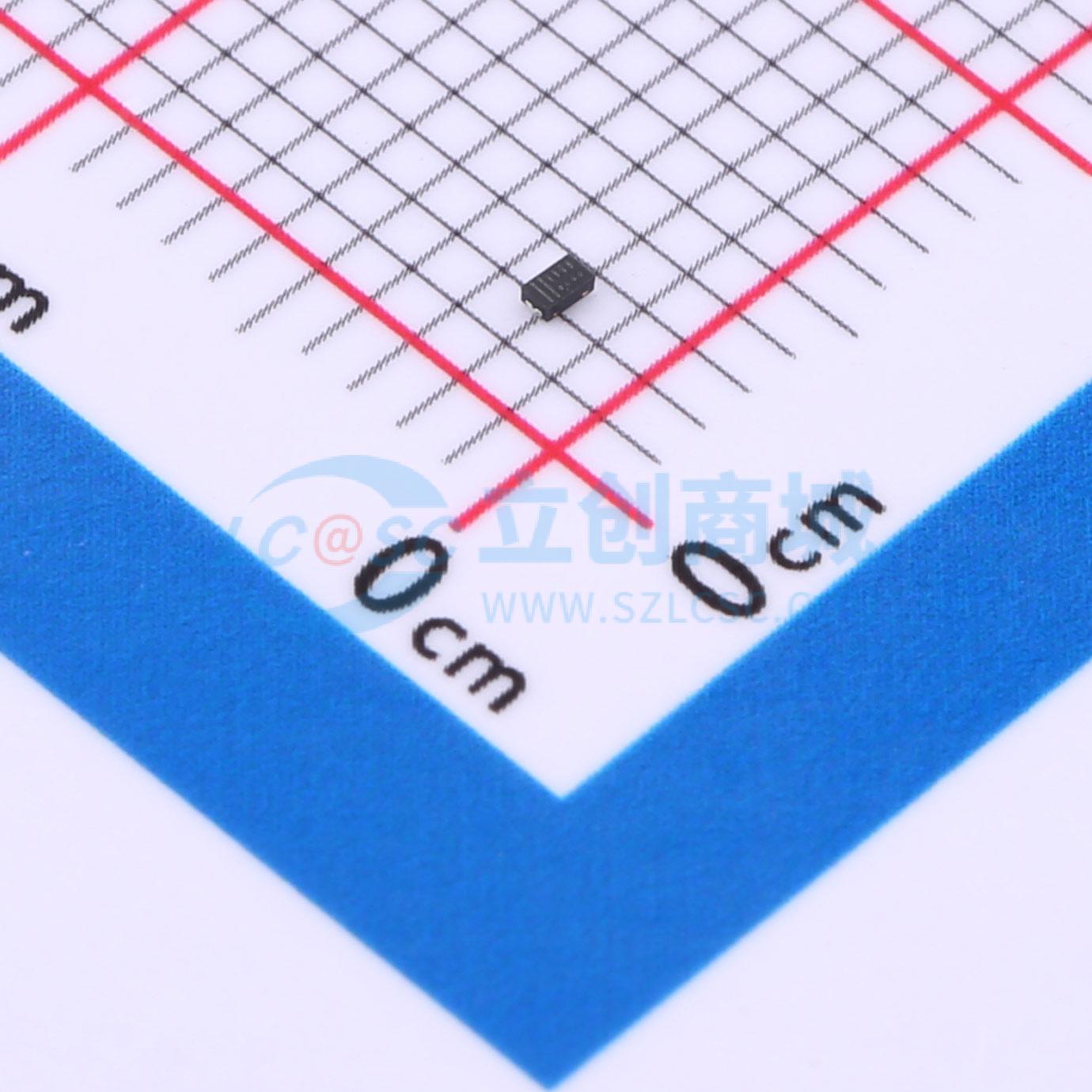

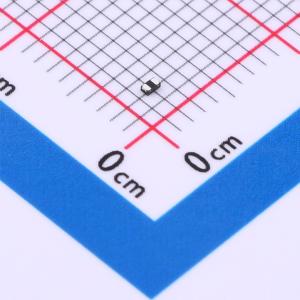

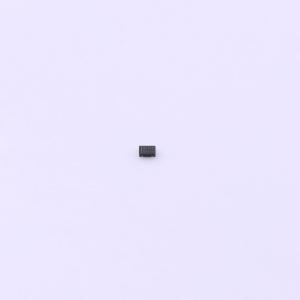

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0X1ULD,315
单向ESD 5.5V截止 峰值浪涌电流：1.5A@8/20us
SMT扩展库PCB免费打样
- 描述
- 超低电容单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。该器件采用SOD882D无引脚超小型表面贴装器件（SMD）塑料封装，侧面焊盘可见且可焊接。极低的电容和超低的钳位电压相结合，使该器件非常适合高速数据线保护应用。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0X1ULD,315
- 商品编号
- C552594
- 商品封装
- DFN1006-2(SOD-882)
- 包装方式
- 编带
- 商品毛重
- 0.082克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 1.5A@8/20us | |
| 击穿电压 | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.95pF |
商品概述
超低电容单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。 该器件采用SOD882D无引脚超小型表面贴装器件（SMD）塑料封装，侧面焊盘可见且可焊接。 极低的电容和超低的钳位电压相结合，使该器件非常适合高速数据线保护应用。
商品特性
- 单线路ESD保护
- 超低二极管电容Cd = 0.95 pF
- 超低钳位电压：VCL = 8 V
- 超低漏电流：IRM = 1 nA
- 符合IEC 61000 - 4 - 2标准，高达8 kV的ESD保护；4级（ESD）
- 超小型SMD塑料封装
- 可焊接的镀锡侧面焊盘
应用领域
- 计算机及外围设备
- 音频和视频设备
- 手机及配件
- 10/100/1000 Mbit/s以太网
- 通信系统
- 便携式电子设备
- SIM卡保护
- USB、高清多媒体接口（HDMI）、火线接口
- 高速数据线
