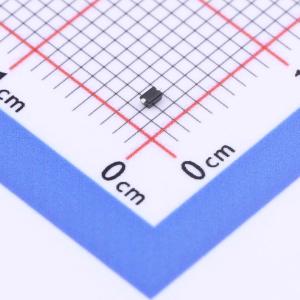

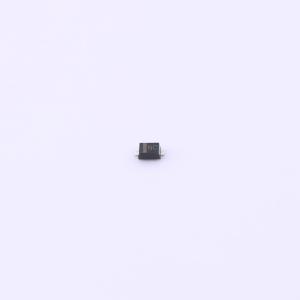

温馨提醒：图片仅供参考，商品以实物为准
PESD5Z12,115
单向ESD 12V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用SOD523（SC - 79）超小扁平引脚表面贴装器件（SMD）塑料封装的低电容单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD及其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5Z12,115
- 商品编号
- C552599
- 商品封装
- SC-79(SOD-523)
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 14.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品概述
采用SOD523（SC - 79）超小扁平引脚表面贴装器件（SMD）塑料封装的低电容单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD及其他瞬态现象造成的损坏。
商品特性
- 单线路ESD保护
- 低二极管电容
- 最大脉冲峰值功率：PPPM = 200 W
- 低钳位电压：VCL = 27 V
- 低泄漏电流：lRM < τ nA
- 高达30 kV的ESD保护（IEC 61000 - 4 - 2）
- IEC 61000 - 4 - 5（浪涌）；|pM| = 6 A
应用领域
- 计算机及外围设备
- 音频和视频设备
- 手机及配件
- 10/100/1000 Mbit/s以太网通信系统
- 便携式电子设备
- SIM卡保护
- 高速数据线
