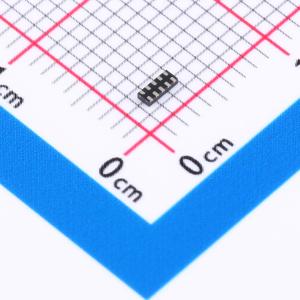

温馨提醒：图片仅供参考，商品以实物为准
PHDMI2AB4Z
PHDMI2AB4Z
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PHDMI2AB4Z
- 商品编号
- C552637
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 钳位电压 | 5V | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(Ta) | |
| 类型 | ESD |
商品概述
该器件旨在保护高速视频接口，如高清多媒体接口（HDMI）和DisplayPort接口，免受静电放电（ESD）影响。 该器件包含四个高级ESD保护二极管结构，用于保护超高速信号线的敏感发射器和接收器。该器件采用无引脚小型DFN2510A - 10（SOT1176 - 1）塑料封装。 所有信号线均采用特殊的二极管配置进行保护，仅提供0.2pF的超低线路电容。这些二极管采用回滞结构，可为下游组件提供高达±15kV接触ESD电压的保护，超过了IEC 61000 - 4 - 2标准的4级要求。
商品特性
- 为HDMI和DisplayPort提供系统级ESD保护
- 每个通道的线路电容仅为0.2pF
- 出色的系统保护：极深的回滞特性与仅0.4Ω的动态电阻相结合
- 所有信号线均集成了轨到轨钳位二极管，可为下游提供超过IEC 61000 - 4 - 2标准4级要求的±15kV ESD保护
- 匹配的0.5mm走线间距
- 设计友好的“直通式”信号路由
应用领域
- 智能手机、平板电脑、移动互联网设备（MID）和便携式设备
- 电视和显示器
- 蓝光和DVD刻录机及播放器
- 笔记本电脑、主板显卡和端口
- 机顶盒和游戏机
