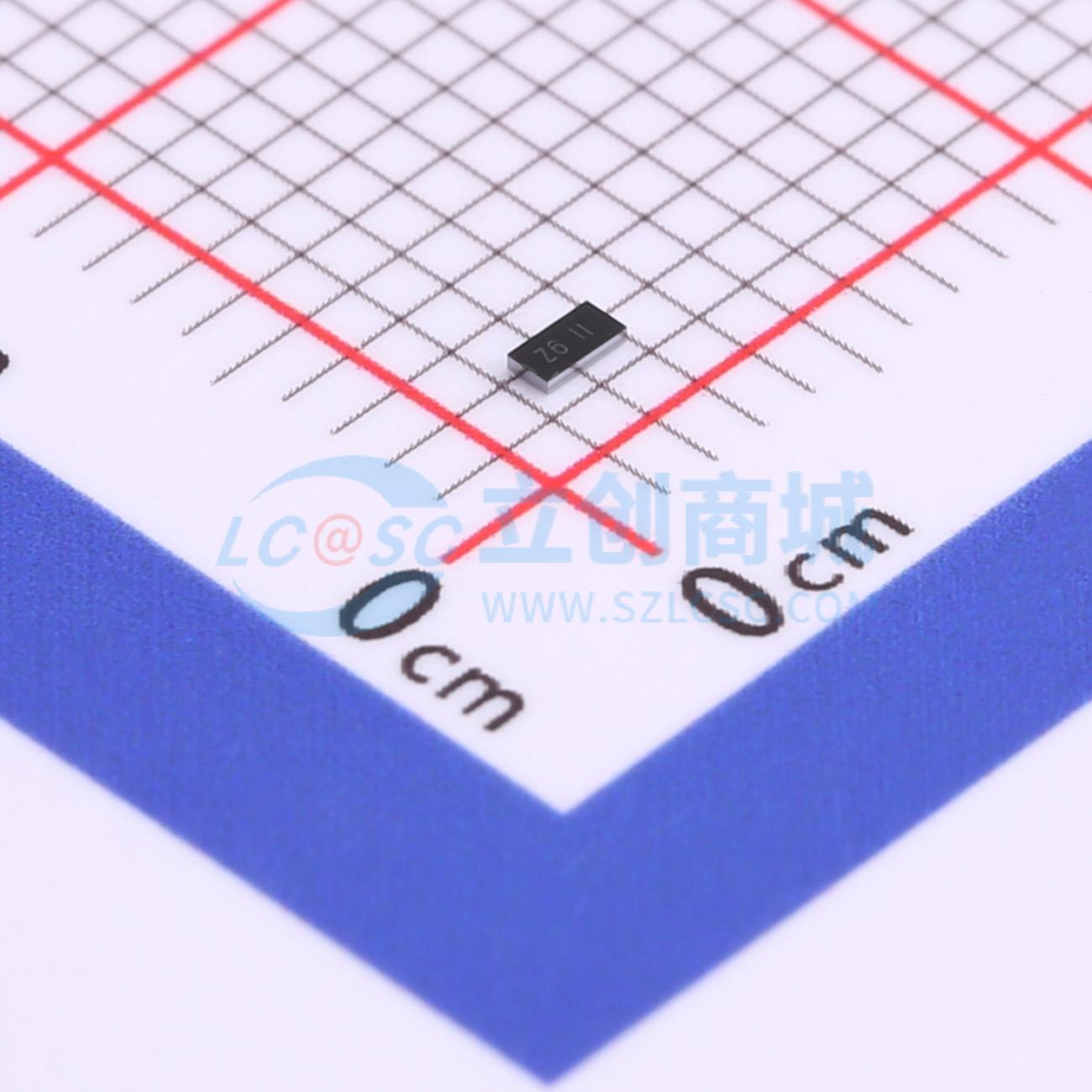

PTVS15VZ1USKYL实物图

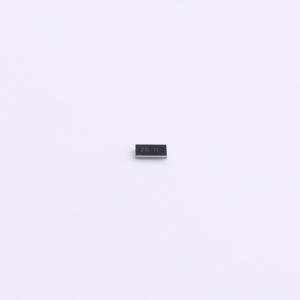

  • PTVS15VZ1USKYL商品缩略图

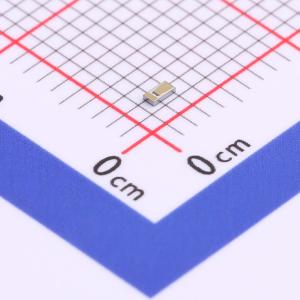

  • PTVS15VZ1USKYL商品缩略图
  • PTVS15VZ1USKYL商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

PTVS15VZ1USKYL

单向TVS 15V截止 峰值浪涌电流：7.5A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
采用超小无引脚DSN1608-2（SOD964）封装的单向瞬态电压抑制器（TVS）。
品牌名称
Nexperia(安世)
商品型号
PTVS15VZ1USKYL
商品编号
C553376
商品封装
0603​
包装方式
编带
商品毛重
0.008克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性单向
反向截止电压(Vrwm)15V
钳位电压27.4V
峰值脉冲电流(Ipp)7.5A
峰值脉冲功率(Ppp)200W
属性参数值
击穿电压16.7V
反向电流(Ir)100pA
工作温度-40℃~+125℃
防护等级IEC 61000-4-2
类型TVS
Cj-结电容340pF

商品概述

采用超小无引脚DSN1608-2（SOD964）封装的单向瞬态电压抑制器（TVS）。

商品特性

  • 额定峰值脉冲电流：IPPM = 52 A（8/20 µs脉冲）
  • 额定峰值脉冲功率：PPMM = 1900 W（8/20 µs脉冲）
  • 动态电阻Rdyn = 0.13 Ω
  • 反向电流：|IRM| = 0.1 nA（典型值）
  • 封装高度极低：0.29 mm

应用领域

  • 电源保护
  • 工业应用
  • 电源管理
