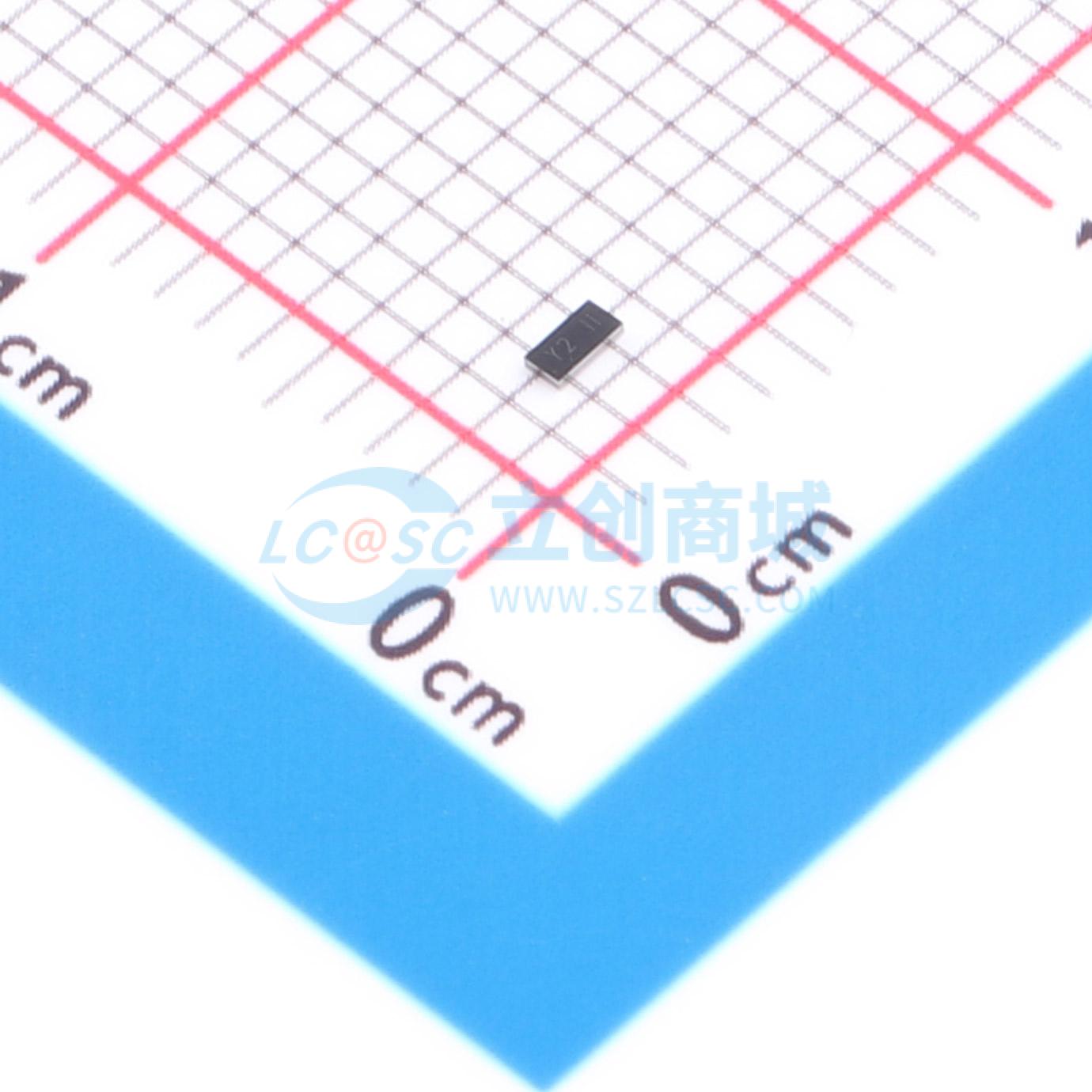

温馨提醒：图片仅供参考，商品以实物为准
PTVS22VZ1USKYL
PTVS22VZ1USKYL
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PTVS22VZ1USKYL
- 商品编号
- C553396
- 商品封装
- SOD-964
- 包装方式
- 编带
- 商品毛重
- 0.01115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 39.5V | |
| 峰值脉冲电流(Ipp) | 5.3A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压(VBR) | 24.4V | |
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 类型 | TVS |
商品概述
采用超小无引脚DSN1608-2 (SOD964) 封装的单向瞬态电压抑制器 (TVS)。
商品特性
- 平均测量峰值脉冲电流：IPPM = 43.5 A（8/20 μs 脉冲）
- 额定峰值脉冲电流：IPPM = 37 A（8/20 μs 脉冲）
- 额定峰值脉冲功率：PPPM = 200 W（10/1000 μs 脉冲）
- 动态电阻 Rdyn = 0.17 Ω
- 封装高度极低：0.29 mm
应用领域
- 电源保护
- 电源管理
- 工业应用
