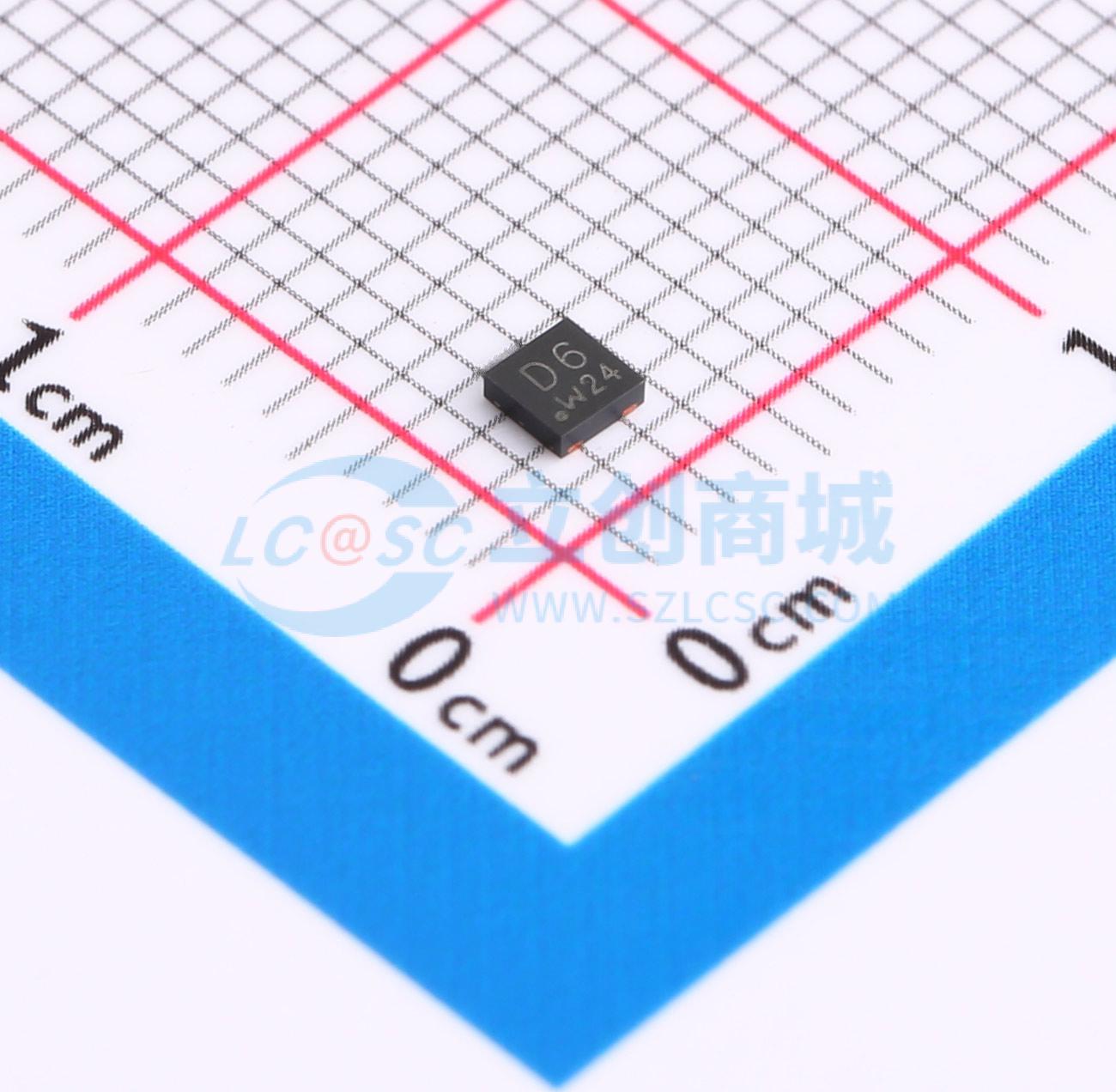

温馨提醒：图片仅供参考，商品以实物为准
PTVS24VU1UPAZ
单向TVS 24V截止 峰值浪涌电流：79A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用DFN2020 - 3（SOT1061）无引脚中功率表面贴装器件（SMD）塑料封装的300 W单向瞬态电压抑制器（TVS），专为瞬态过电压保护而设计。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PTVS24VU1UPAZ
- 商品编号
- C553400
- 商品封装
- DFN2020-3
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.8V | |
| 峰值脉冲电流(Ipp) | 79A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 650pF |
商品概述
采用DFN2020 - 3（SOT1061）无引脚中功率表面贴装器件（SMD）塑料封装的300 W单向瞬态电压抑制器（TVS），专为瞬态过电压保护而设计。
商品特性
- 单线路单向保护
- 反向关断电压范围：VRWM = 24 V
- 8/20 μs脉冲浪涌电流：IPPM = 79 A（额定值）/ IPP = 100 A（平均测量值）
- 10/1000 μs脉冲浪涌电流：IPPM = 7.7 A（额定值）/ IPP = 9.3 A（平均测量值）
- 反向电流：IRM = 1 nA
- 封装高度极低：0.65 mm
- 通过AEC - Q101认证
应用领域
- 电源保护
- 工业应用
- 电源管理
