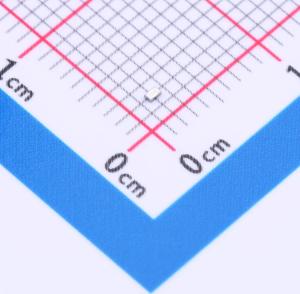

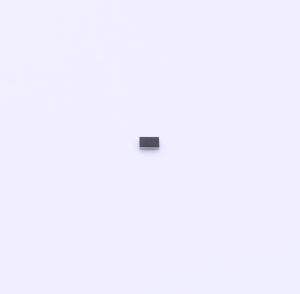

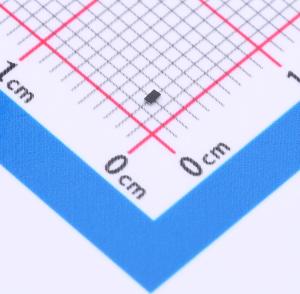

温馨提醒：图片仅供参考，商品以实物为准
PTVS3V3Z1BSCYL
双向ESD 3.3V截止 峰值浪涌电流：70A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用超小型无引脚DSN1006 - 2 (SOD993B)表面贴装器件(SMD)封装的瞬态电压抑制器，旨在保护单条线路免受高浪涌电流和其他瞬态影响。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PTVS3V3Z1BSCYL
- 商品编号
- C553422
- 商品封装
- SOD-993B
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 70A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 3.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 180pF |
商品概述
采用超小型无引脚DSN1006 - 2 (SOD993B)表面贴装器件(SMD)封装的瞬态电压抑制器，旨在保护单条线路免受高浪涌电流和其他瞬态影响。
商品特性
- 单线路双向ESD保护
- 极高的浪涌耐受性；8/20 μs脉冲下IPPM = 82 A（实测）
- 极低的钳位电压：8/20 μs脉冲、70 A时，典型VCL = 11 V
- 高达30 kV的ESD保护
应用领域
- 便携式通信、消费和计算设备中电源和电池线路音频接口的浪涌保护。
优惠活动
购买数量
(10000个/圆盘，最小起订量 5 个)个
起订量：5 个10000个/圆盘
总价金额：
￥ 0.00近期成交13单
