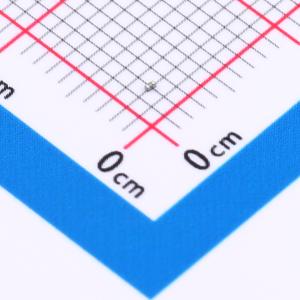

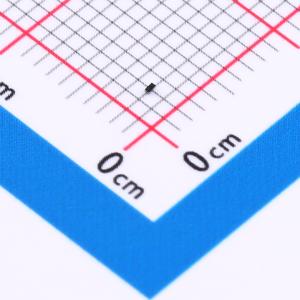

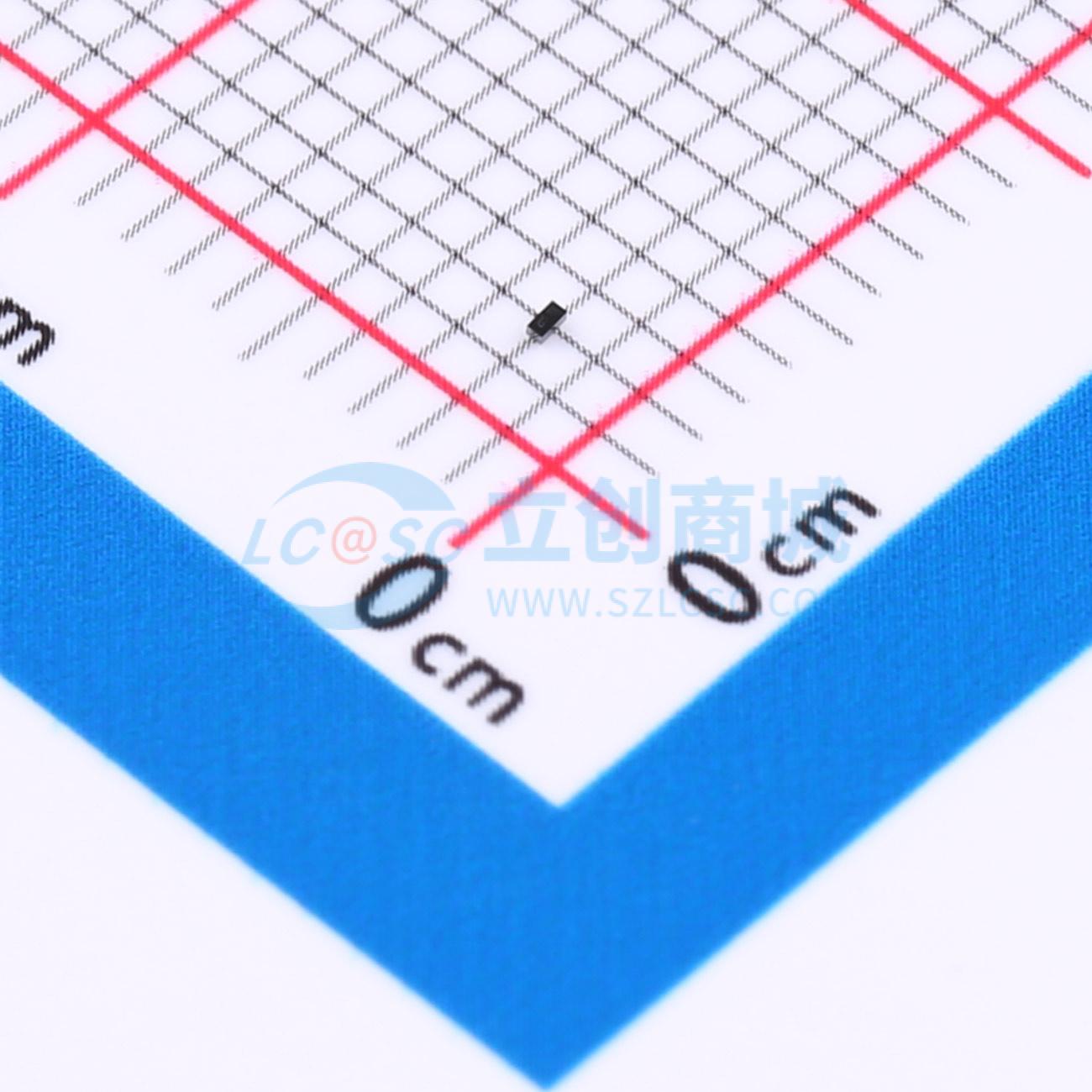

温馨提醒：图片仅供参考，商品以实物为准
PESD5V5H1BSFYL
超低电容双向ESD保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低电容双向静电放电（ESD）保护二极管，属于TrEOS保护系列。该器件采用DSN0603-2（SOD962）无铅超小型表面贴装器件（SMD）封装。TrEOS保护系列经过优化，可保护非常敏感的高速接口免受ESD脉冲影响，具有很高的鲁棒性。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V5H1BSFYL
- 商品编号
- C552597
- 商品封装
- DSN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.005278克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 6.3V | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD |
商品概述
超低电容双向静电放电（ESD）保护二极管，属于TrEOS保护系列产品。该器件采用DSN0603 - 2（SOD962）无引脚超小型表面贴装器件（SMD）封装。TrEOS保护系列产品经过优化，可凭借高度的稳健性保护非常敏感的高速接口免受ESD脉冲的影响。
商品特性
- 单线路双向ESD保护
- 极低的二极管电容：
- 在1 MHz时，Cd = 0.15 pF
- 在2.5 GHz时，Cd = 0.13 pF
- 符合IEC 61000 - 4 - 2标准，ESD保护能力高达± 15 kV
- 超小型SMD封装
应用领域
-超高速数据线的ESD和浪涌保护-高敏感接口线的ESD和浪涌保护-便携式电子设备、通信、消费和计算设备中通用接口线的ESD和浪涌保护
