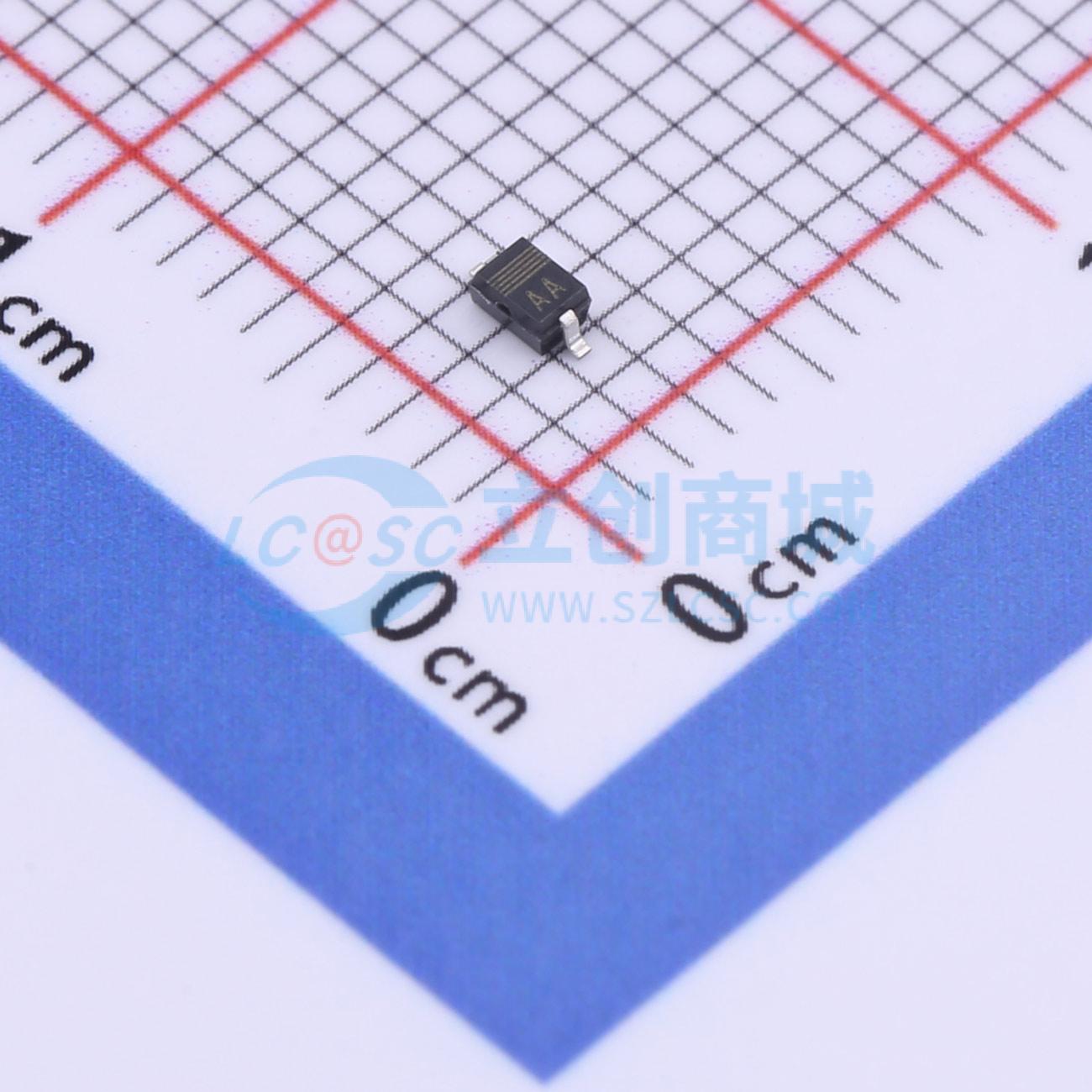

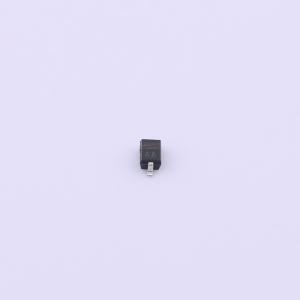

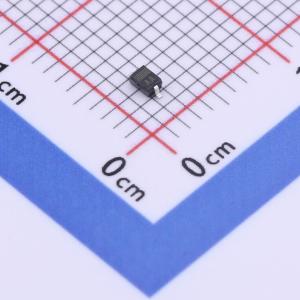

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0U1BA,115
双向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用超小型SOD323 (SC-76) 表面贴装器件 (SMD) 塑料封装的低电容双向静电放电 (ESD) 保护二极管，旨在保护单条信号线免受ESD及其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0U1BA,115
- 商品编号
- C552574
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | - | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5nA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.9pF |
商品概述
极低电容双向静电放电（ESD）保护二极管，采用超小型SOD323（SC-76）表面贴装器件（SMD）塑料封装，旨在保护单条信号线免受ESD及其他瞬态干扰造成的损坏。
商品特性
- 单线路双向ESD保护
- 低二极管电容：Cd = 2.9 pF
- 超低漏电流：IRM = 5 nA
- 高达10 kV的ESD保护
- 符合IEC 61000-4-2 4级（ESD）标准
应用领域
- 计算机及周边设备
- 音频和视频设备
- 手机及配件
- 10/100/1000以太网
- 局域网（LAN）设备
- 通信系统
- 便携式电子设备
- SIM卡保护
- 高速数据线
