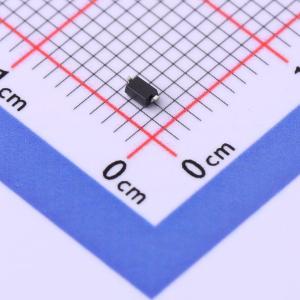

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0V1BA,115
双向ESD 5V截止 峰值浪涌电流：4.8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用超小型SOD323 (SC-76) 表面贴装器件 (SMD) 塑料封装的极低电容双向静电放电 (ESD) 保护二极管，旨在保护一条信号线免受ESD和其他瞬变造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0V1BA,115
- 商品编号
- C552583
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 4.8A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W | |
| 击穿电压 | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 11pF |
商品概述
采用超小型SOD323 (SC-76) 表面贴装器件 (SMD) 塑料封装的极低电容双向静电放电 (ESD) 保护二极管，旨在保护一条信号线免受ESD和其他瞬变造成的损坏。
商品特性
- 单线路双向ESD保护
- 极低的二极管电容：Cd = 11 pF
- 最大峰值脉冲功率：PPPM = 45 W
- 低钳位电压：VCL = 12.5 V
- 超低泄漏电流：|RM < 1 nA
- 符合IEC 61000 - 4 - 2标准，最高可提供30 kV的ESD保护；4级 (ESD)
- 符合IEC 61000 - 4 - 5标准（浪涌）；IPPM = 4.8 A
应用领域
- 计算机及外设
- 音频和视频设备
- 手机及配件
- SIM卡保护
- 通信系统
- 便携式电子设备
- 10/100 Mbit/s以太网
