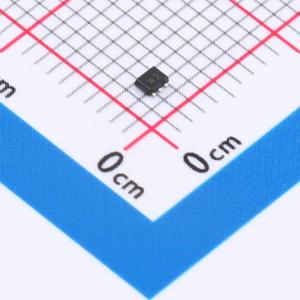

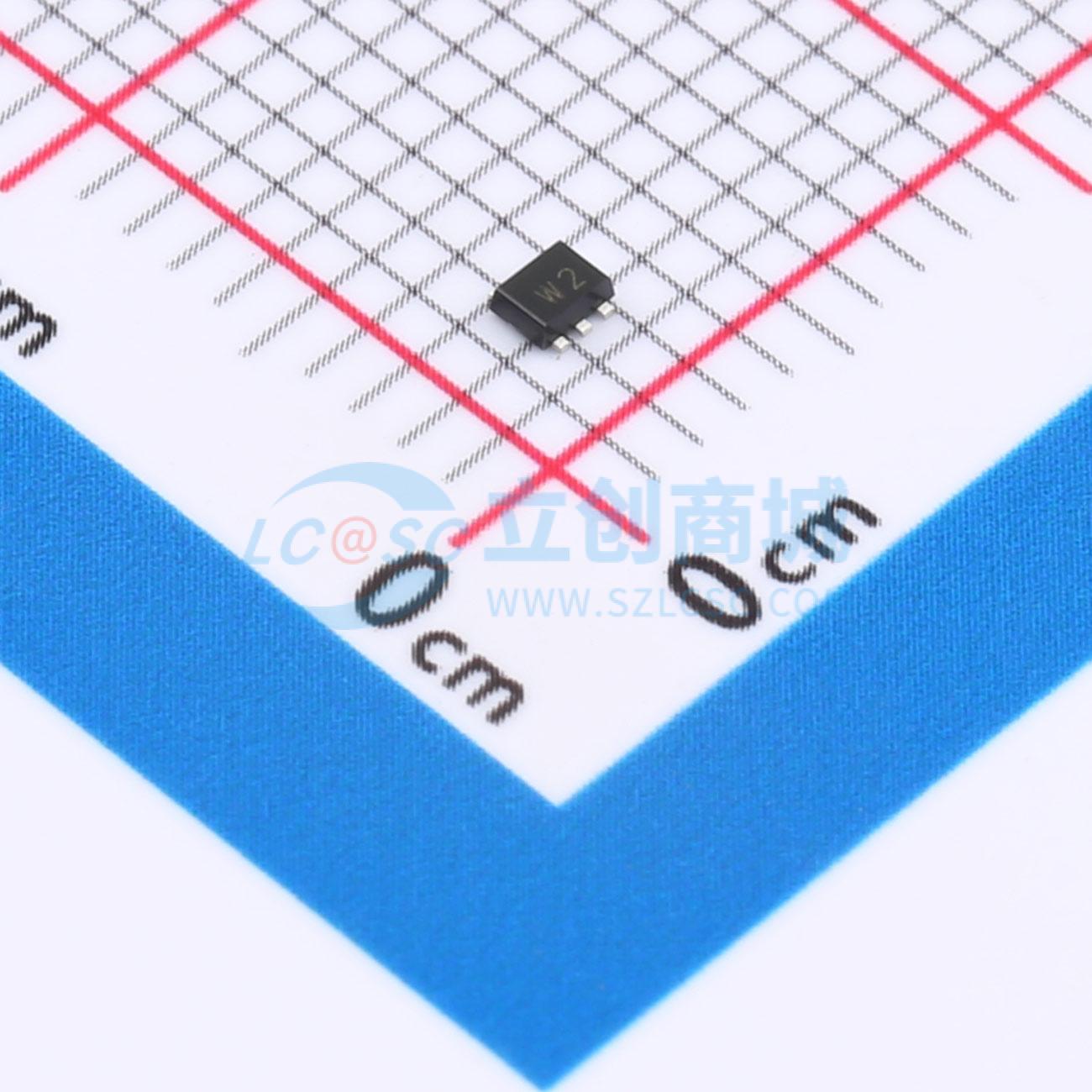

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0V4UW,115
单向ESD 5V截止 峰值浪涌电流：1.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用小型表面贴装器件（SMD）塑料封装的极低电容单向四通道静电放电（ESD）保护二极管阵列，旨在保护多达四条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0V4UW,115
- 商品编号
- C552588
- 商品封装
- SOT-665-5
- 包装方式
- 编带
- 商品毛重
- 0.01805克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 1.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 16W@8/20us | |
| 击穿电压 | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 25nA | |
| 通道数 | 四路 | |
| 工作温度 | -65℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品概述
采用小型表面贴装器件（SMD）塑料封装的极低电容单向四通道静电放电（ESD）保护二极管阵列，旨在保护多达四条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 可保护多达四条线路免受ESD影响
- 二极管电容极低
- 最大脉冲峰值功率：P_PP = 16 W
- 钳位电压低：V_CL = 11 V
应用领域
- 计算机及外围设备
- 音频和视频设备
- 手机及配件
- 通信系统
- 便携式电子设备
- 用户识别模块（SIM）卡保护
