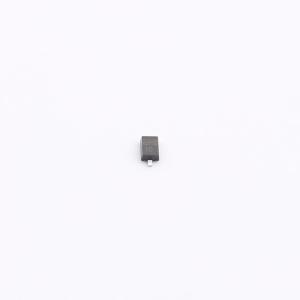

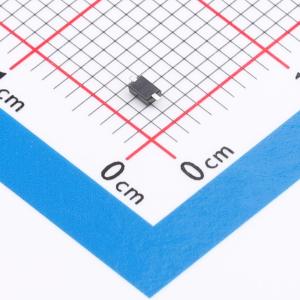

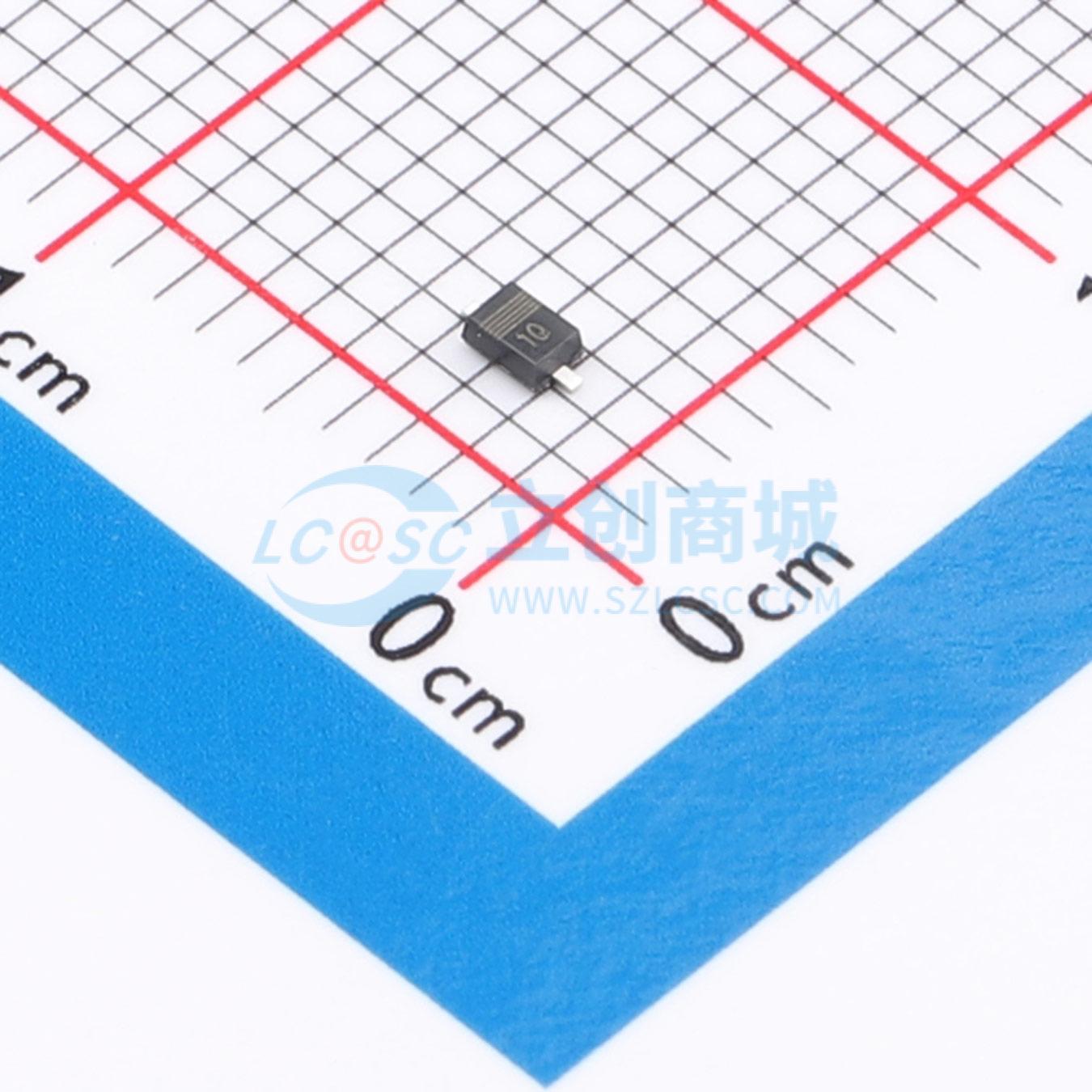

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0S1UJ,115
单向ESD 5V截止 峰值浪涌电流：47A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用超小型表面贴装器件（SMD）塑料封装的单向静电放电（ESD）保护二极管，旨在保护单条信号线免受ESD和瞬态过电压造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0S1UJ,115
- 商品编号
- C552568
- 商品封装
- SOD-323F
- 包装方式
- 编带
- 商品毛重
- 0.027779克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 19V | |
| 峰值脉冲电流(Ipp) | 47A@8/20us | |
| 峰值脉冲功率(Ppp) | 890W@8/20us | |
| 击穿电压 | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 300nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 480pF |
商品概述
采用超小型表面贴装器件（SMD）塑料封装的单向静电放电（ESD）保护二极管，旨在保护单条信号线免受ESD和瞬态过电压造成的损坏。
商品特性
- 单线路瞬态电压抑制（TVS）保护
- 最大峰值脉冲功率：Ppp= 890W
- 低钳位电压：VCL= 19V
- 低漏电流：IRM= 300nA
- 高达 30kV 的ESD保护
- IEC 61000-4-2；4级（ESD）
- IEC 61000-4-5（浪涌）；IPP= 47A
- 通过AEC-Q101认证
应用领域
- 计算机及外设
- 音频和视频设备
- 手机及配件
- 通信系统
- 便携式电子设备
- 医疗和工业设备
