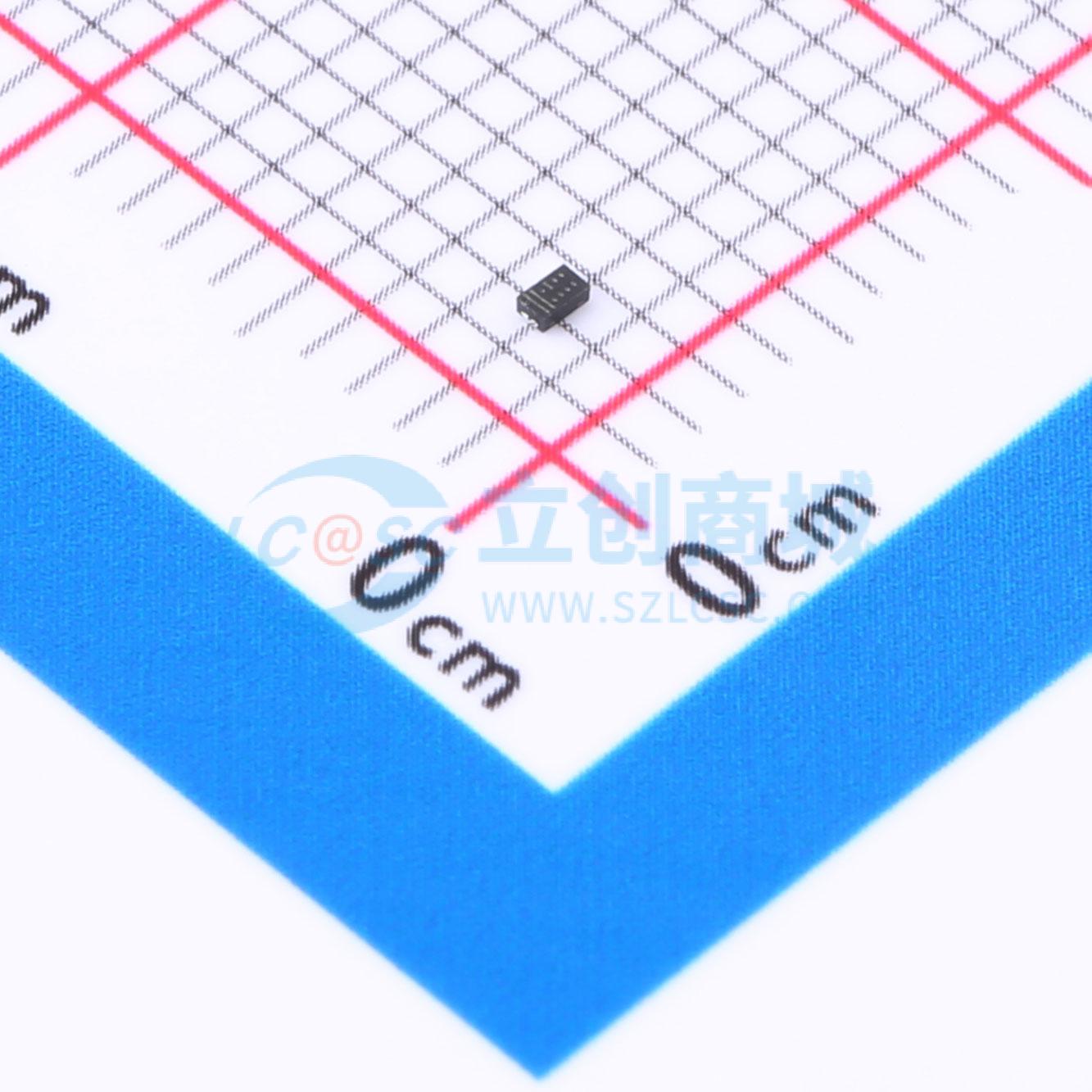

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0S1ULD,315
单向ESD 5V截止 峰值浪涌电流：15A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。该器件采用SOD882D无引脚超小型表面贴装器件（SMD）塑料封装，侧面焊盘可见且可焊接。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0S1ULD,315
- 商品编号
- C552570
- 商品封装
- DFN1006-2(SOD-882)
- 包装方式
- 编带
- 商品毛重
- 0.01132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压 | 6.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 200pF |
商品概述
单向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。该器件采用SOD882D无引脚超小型表面贴装器件（SMD）塑料封装，侧面焊盘可见且可焊接。
商品特性
- 单线路ESD保护
- 高达30 kV的ESD保护
- 超小型SMD塑料封装
- 符合IEC 61000-4-2标准；4级（ESD）
- 可焊接侧面焊盘
- 符合IEC 61000-4-5标准（浪涌）；l_PP = 15 A
- 封装典型高度0.37 mm
- 最大脉冲峰值功率：P_PP = 150 W
- 低钳位电压：V_CL = 20 V
- 超低泄漏电流：|_RM = 100 nA
- 通过AEC-Q101认证
应用领域
- 计算机及外设
- 通信系统
- 音频和视频设备
- 便携式电子设备
