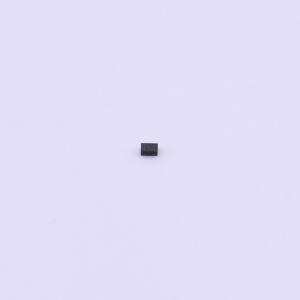

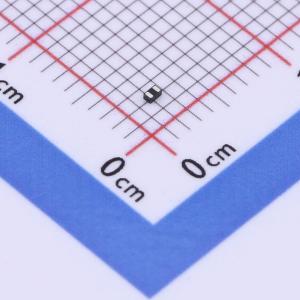

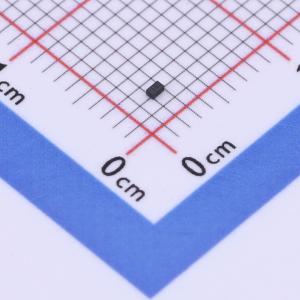

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0L1UL,315
单向ESD 5V截止 峰值浪涌电流：3.5A@8/20us
- 描述
- 采用小型表面贴装器件（SMD）塑料封装的低电容单向静电放电（ESD）保护二极管，旨在保护单条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0L1UL,315
- 商品编号
- C552556
- 商品封装
- DFN1006-2(SOD-882)
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 42W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.4V | |
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
采用小型表面贴装器件（SMD）塑料封装的低电容单向静电放电（ESD）保护二极管，旨在保护单条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路ESD保护，最高可达26 kV的单向ESD保护
- 低二极管电容：根据IEC 61000 - 4 - 2标准，Cd = 25 pF；4级（ESD）
- 低钳位电压：VCL = 12 V
- 通过AEC - Q101认证
- 极低漏电流：|RM = 10 nA
应用领域
- 计算机及周边设备
- 用户识别模块（SIM）卡保护
- 音频和视频设备
- 便携式电子设备
- 手机及配件
- 火线接口
- 通信系统
- 高速数据线
