温馨提醒：图片仅供参考，商品以实物为准

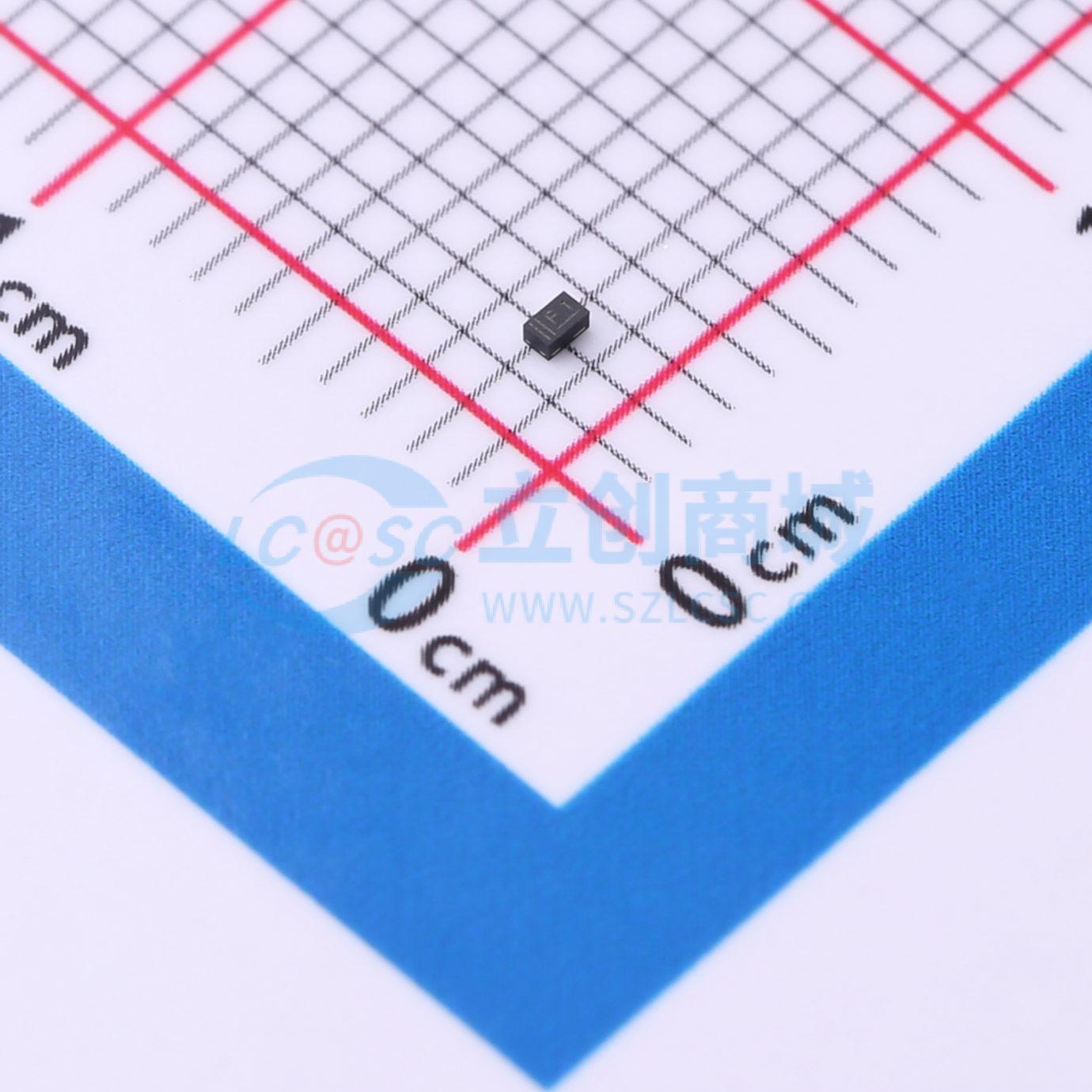

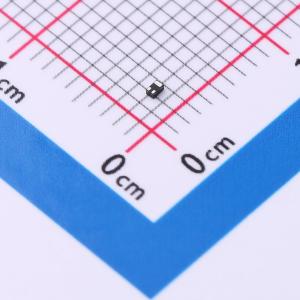

PESD5V0L2UM,315
低电容双ESD保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低电容ESD保护二极管采用三焊盘SOT883无引脚超小型塑料封装，旨在保护多达两条传输线或数据线免受静电放电（ESD）损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0L2UM,315
- 商品编号
- C552559
- 商品封装
- SOT-883
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W | |
| 击穿电压 | 6.46V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 25nA | |
| 通道数 | 双路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 11pF |
商品概述
采用三焊盘SOT883无引脚超小型塑料封装的低电容ESD保护二极管，旨在保护多达两条传输线或数据线免受静电放电（ESD）损坏。
商品特性
- 两条线路的单向ESD保护或一条线路的双向ESD保护
- 反向关断电压为3.3 V和5 V
- 低二极管电容
- 超低漏电流
- 无引脚超小型SOT883表面贴装封装（1×0.6×0.5 mm）
- 电路板占用面积1.17 mm²（约为SOT23的10%）
- ESD保护能力> 15 kV
- 符合IEC 61000-4-2标准；4级（ESD）；15 kV（空气放电）或8 kV（接触放电）
应用领域
- 手机及配件
- 便携式电子设备
- 计算机及外设
- 通信系统
- 音频和视频设备
