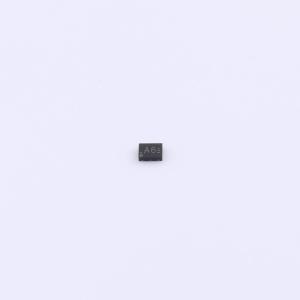

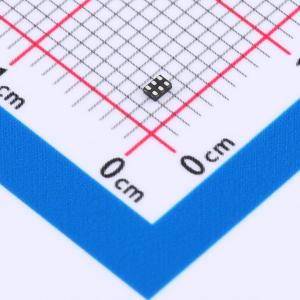

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0L4UF,115
单向ESD 5V截止 峰值浪涌电流：2.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低电容单向四通道静电放电（ESD）保护二极管阵列，采用小型表面贴装器件（SMD）塑料封装，旨在保护多达四条信号线免受 ESD 及其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0L4UF,115
- 商品编号
- C552560
- 商品封装
- XSON-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压 | 6.46V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5nA | |
| 通道数 | 四路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 16pF |
商品概述
小型表面贴装器件（SMD）塑料封装的低电容单向四路静电放电（ESD）保护二极管阵列，旨在保护多达四条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 多达四条线路的ESD保护
- 低二极管电容
- 最大峰值脉冲功率：Ppp= 30W
- 低钳位电压：VCL= 12V
- 超低泄漏电流：IRM= 5nA
- 高达20 kV的ESD保护
- IEC 61000-4-2；4级（ESD）
- IEC 61000-4-5（浪涌）；IPP= 2.5A
应用领域
- 计算机及外围设备
- 音频和视频设备
- 手机及配件
- 通信系统
- 便携式电子设备
- 用户识别模块（SIM）卡保护
