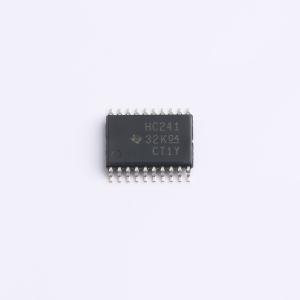

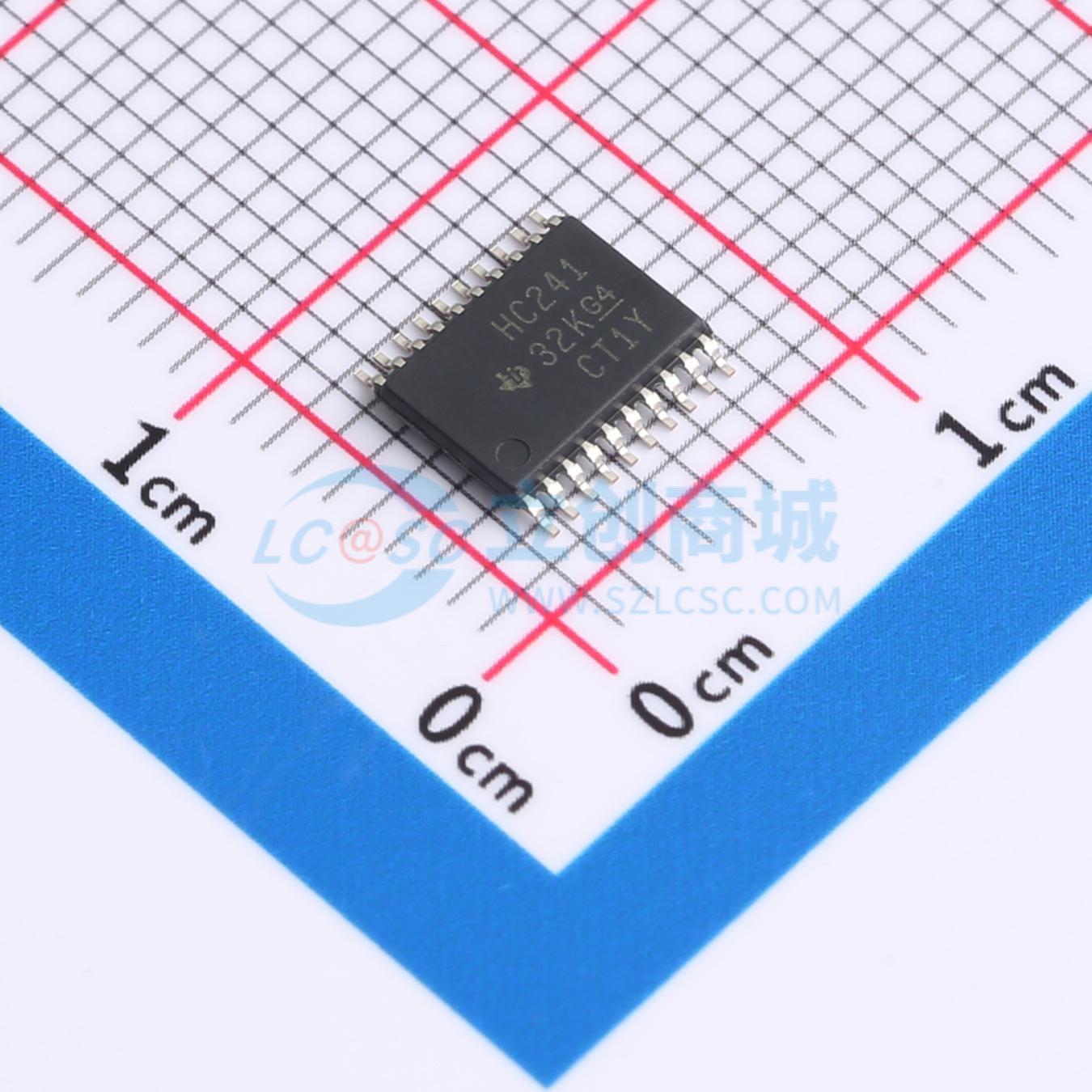

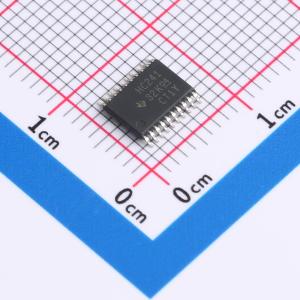

SN74HC241PWR
具有三态输出的八路缓冲器和线路驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC241 具有三态输出的 8 通道、2V 至 6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC241PWR
- 商品编号
- C543086
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.123333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 23ns@4.5V,50pF |
商品概述
这些八路缓冲器和线路驱动器专门设计用于提高三态存储器地址驱动器、时钟驱动器以及总线导向接收器和发送器的性能和密度。’HC241 器件可配置为两个具有独立输出使能（1OE 和 2OE）输入的 4 位缓冲器/驱动器。当 1OE 为低电平或 2OE 为高电平时，该器件将来自 A 输入的同相数据传递到 Y 输出。当 1OE 为高电平或 2OE 为低电平时，相应缓冲器/驱动器的输出处于高阻抗状态。
商品特性
- 2V 至 6V 的宽工作电压范围
- 高电流输出可驱动多达 15 个 LSTTL 负载
- 低功耗，I_CC 最大值为 80 μA
- 典型值 t_pd = 11 ns
- 电压为 5V 时，输出驱动为 ±6 mA
- 低输出电流，最大值 1 μA
- 三态输出驱动总线或缓冲存储器地址寄存器
