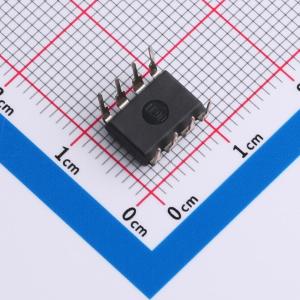

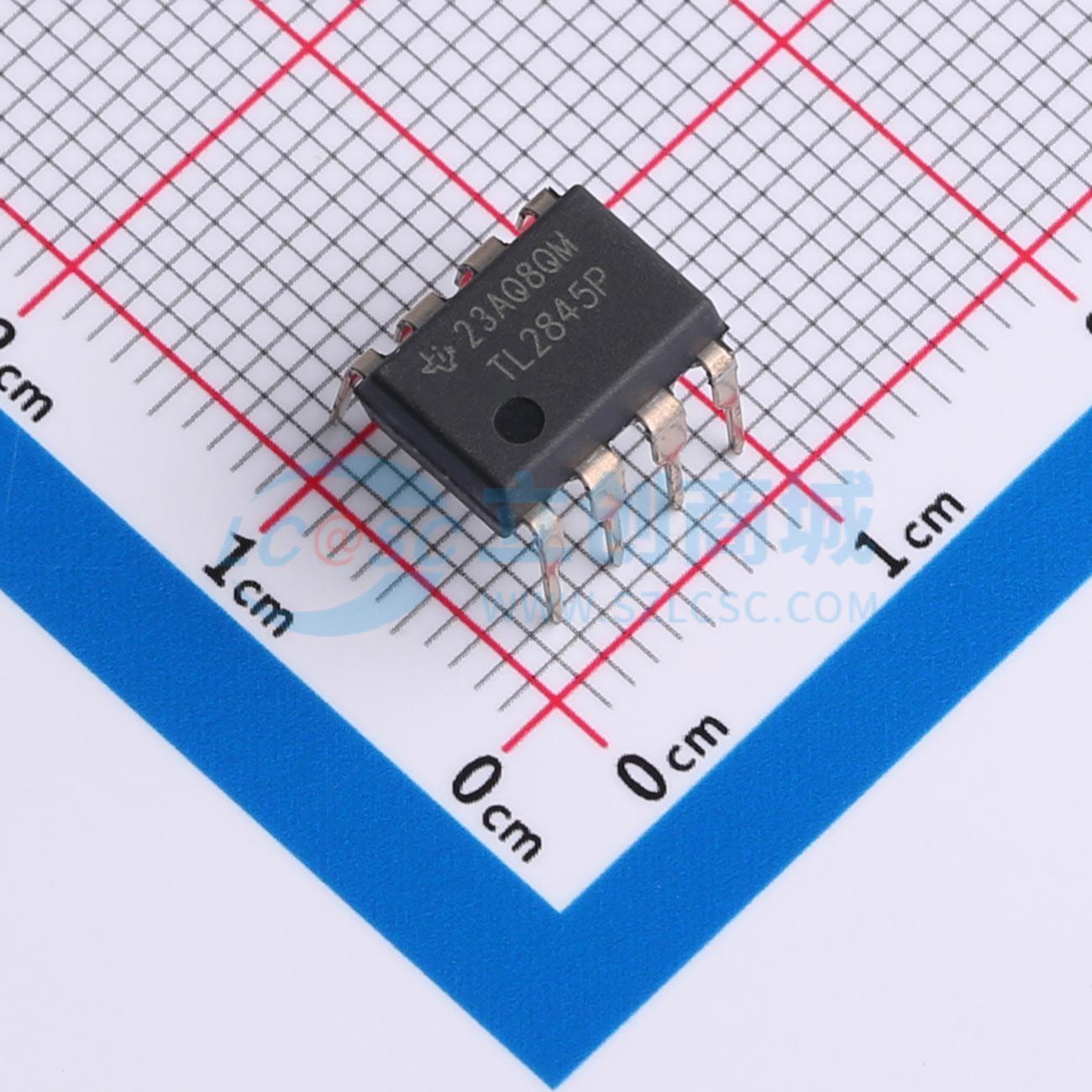

TL2845P

电流模式PWM控制器

描述: TL2845 具有 8.4V/7.6V UVLO 和 50% 占空比、温度范围为 -40°C 至 85°C 的经济型单端 500KHz 电流模式 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: TL2845P
商品编号: C544294
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.077克(g)

商品参数

商品概述

TL284x和TL384x系列控制集成电路具备实现离线或直流到直流固定频率电流模式控制方案所需的特性，且只需最少数量的外部元件。一些内部实现的电路包括欠压锁定（UVLO），其启动电流小于1 mA，以及在误差放大器输入端经过精确调整的精密基准源。其他内部电路包括确保锁存操作的逻辑、脉宽调制（PWM）比较器（也提供限流控制），以及设计用于提供或吸收高峰值电流的图腾柱输出级。该输出级适用于驱动N沟道MOSFET，在关断状态时为低电平。

商品特性

针对离线和直流到直流转换器进行优化
低启动电流（<1 mA）
自动前馈补偿
逐脉冲电流限制
增强的负载响应特性
带迟滞的欠压锁定
双脉冲抑制
大电流图腾柱输出
内部微调的带隙基准源
500 kHz工作频率
低输出电阻的误差放大器
设计可与UC2842和UC3842系列互换

应用领域

任何极性的开关稳压器
变压器耦合的直流/直流转换器

交货周期

订货7-9个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	5.5V~30V
	开关频率	500kHz
	输出电流	200mA
	耗散功率(Pd)	-

	属性	参数值
	最大占空比	48%
	晶体管耐压	-
	拓扑结构	降压式
	特性	过流保护(OCP)；欠压保护(UVP)
	工作温度	-40℃~+85℃
