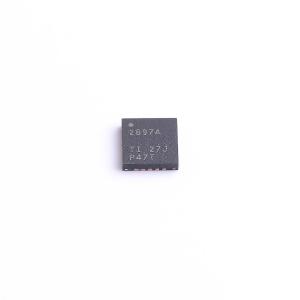

UCC2897ARGPT

先进电流模式有源钳位PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC2897A 高级电流模式有源钳位 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: UCC2897ARGPT
商品编号: C544971

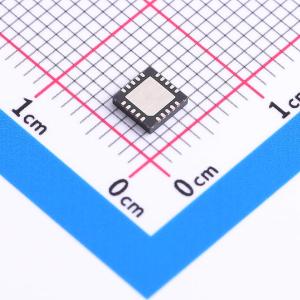

商品封装: VQFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.133455克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃@(Tj)

商品概述

UCC2897A PWM控制器简化了各种有源钳位或复位以及同步整流开关电源拓扑的实现。 UCC2897A是一款峰值电流模式固定频率高性能脉宽调制器。该控制器包含P沟道辅助开关的逻辑和驱动能力，以及一种为实现正确的有源钳位操作对关键延迟进行编程的简单方法。其特性包括内部可编程斜率补偿电路、精确的最大占空比（DMAX）限制，以及带有内部定时电容的可同步振荡器。精确的线路监测功能还可根据大电容输入电压VIN对转换器的导通和关断转换进行编程。 UCC2897A增加了二级打嗝模式电流检测阈值、双向同步和输入过压保护功能。UCC2897A提供20引脚TSSOP（PW）和20引脚QFN（RGP）封装。

商品特性

低输出抖动
主开关（MAIN）和辅助开关（AUX）软停止关断
110 V输入启动功能
非常适合有源钳位、复位正激、反激和同步整流应用
提供互补辅助驱动器，辅助开关（AUX）和主开关（MAIN）之间具有可编程死区时间（导通延迟）
具有0.5 V逐周期电流限制的峰值电流模式控制
TrueDrive™ 2 A灌电流、2 A拉电流输出
经过微调的内部带隙基准，可实现精确的线路欠压（UV）和线路过压（OV）阈值
可编程斜率补偿
带有内部定时电容的高性能1 MHz可同步振荡器
精确的可编程最大占空比
无铅引脚涂层封装

应用领域

高效直流-直流电源
服务器电源
48 V电信
数据通信
42 V汽车应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	8.5V~16V
	开关频率	250kHz
	最大占空比	70%
