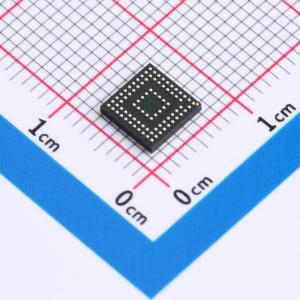

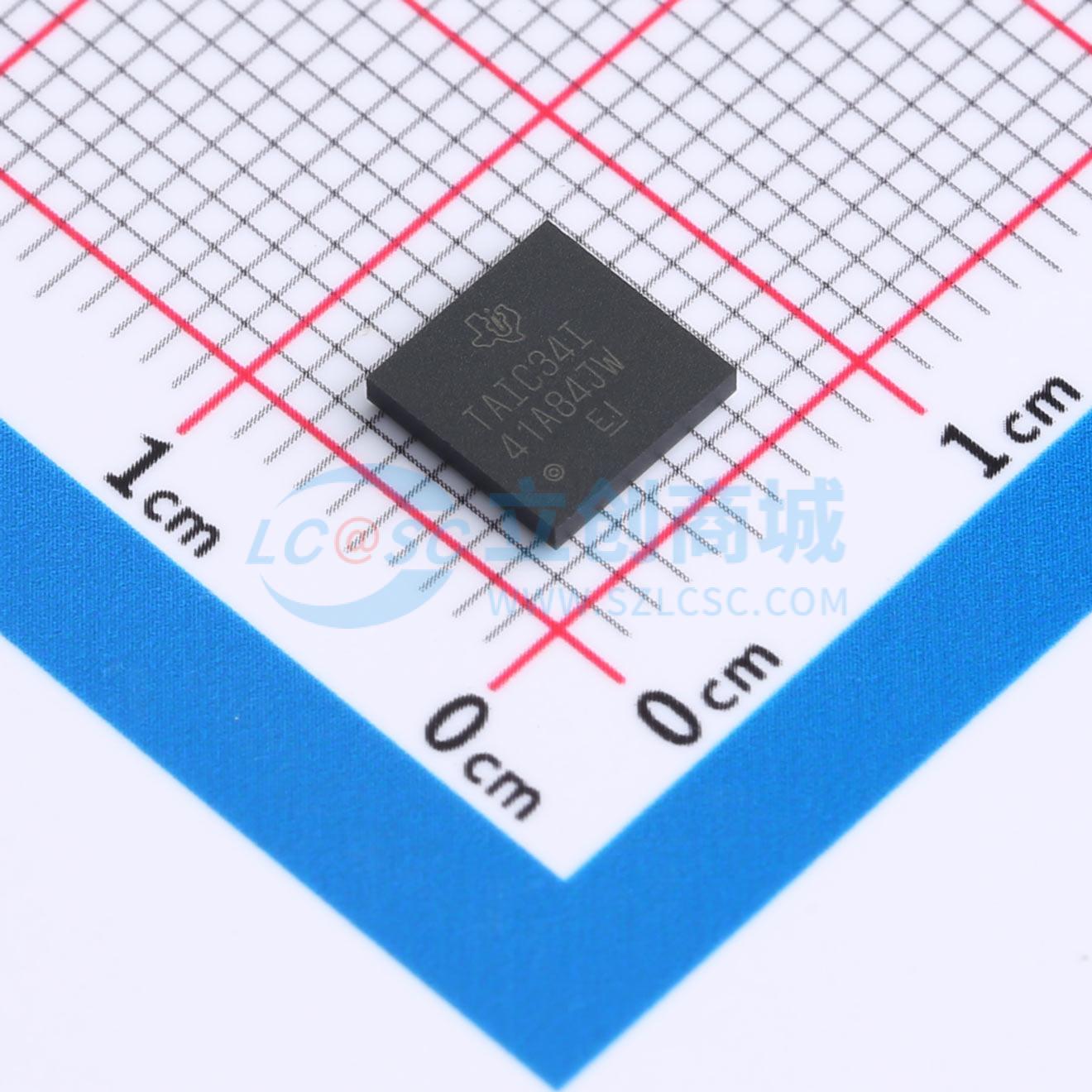

TLV320AIC34IZASR

TLV320AIC34器件是一款低功耗四通道音频编解码器，配备四通道耳机放大器，以及多个输入和输出，可配置为单端或全差分模式。该器件具备基于寄存器的广泛电源控制功能，在3.3V模拟电源供电下，四通道48kHz DAC播放功耗低至15mW，非常适合便携式电池供电的音频和电话应用。 TLV320AIC34的录音路径集成了麦克风偏置、数字控制的四通道麦克风前置放大器和自动增益控制（AGC），多个模拟输入之间具备混音或复用功能。录音时可使用可编程滤波器，去除数码相机光学变焦时可能产生的可听噪声。播放路径包括来自四通道DAC和所选输入的混音或复用功能，通过可编程音量控制，连接到各个输出。 TLV320AIC34包含八个高功率输出驱动器和六个线路电平输出驱动器。高功率输出驱动器能够驱动多种负载配置，包括使用交流耦合电容驱动多达八个通道的单端16Ω耳机，或采用无电容输出配置驱动四个通道。此外，对于编解码器A，成对的驱动器可用于在BTL配置下直接驱动单声道或立体声8Ω扬声器，每通道功率可达500mW。 四通道音频DAC支持8kHz至96kHz的采样率，每个路径均包含可编程数字滤波，可实现3D、低音、高音、中音效果、扬声器均衡以及32kHz、44.1kHz和48kHz采样率的去加重功能。四通道音频ADC支持8kHz至96kHz的采样率，前置可编程增益放大器可为低电平麦克风输入提供高达59.5dB的模拟增益。TLV320AIC34在攻击时间（8至1408ms）和fo方面具有极高的可编程性。

• 四通道音频DAC
• 102dB A信噪比
• 支持16位、20位、24位和32位数据，采样率范围为8kHz至96kHz
• 具备3D、低音、高音、均衡和去加重效果
• 提供灵活的节能模式和性能选项
• 四通道音频ADC
• 92dB A信噪比
• 支持8kHz至96kHz的采样率
• 录音时可进行数字信号处理和噪声滤波
• 十二个音频输入
• 可配置为单端或全差分模式
• 浮动输入配置具备三态功能
• 十四个音频输出驱动器
• 具备立体声8Ω、每通道500mW的扬声器驱动能力
• 多个全差分或单端耳机驱动器
• 多个全差分或单端线路输出
• 全差分单声道输出
• 低功耗：在3.3V模拟电源供电下，48kHz立体声播放功耗为15mW
• 具备无源模拟旁路的超低功耗模式
• 可编程输入/输出模拟增益
• 录音自动增益控制（AGC）
• 可编程麦克风偏置电平
• 双可编程PLL，实现灵活的时钟生成
• I²C控制总线
• 双音频串行数据总线支持I²S、左对齐或右对齐、DSP、PCM和TDM模式
• 支持总线和数据转换器的异步同步操作
• 支持数字麦克风输入
• 可同时支持数字麦克风和模拟麦克风
• 广泛的模块化电源控制
• 电源：
  • 模拟电源：2.7V至3.6V
  • 数字内核电源：1.65V至1.95V
  • 数字I/O电源：1.1V至3.6V
• 封装：6mmx6mm、7引脚NFBGA

• 数码相机
• 智能手机
